Vorbereitungsaufgabe Statik. Ansatz gesucht...

ChristofR · Anmeldungsdatum: 30.12.2007 Beiträge: 1

Hallo zusammen,

ich hänge gerade bei einer Vorbereitungsaufgabe für das Fach „Maschinenbau“. Es geht um Statik:

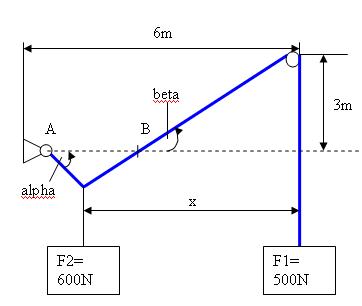

Und zwar ist das blaue Seil links an der Wand befestigt und wird 6 Meter weiter rechts und 3 Meter Höher über eine Umlenkrolle umgeleitet. Daran zieht F1. Zwischen der Wand und der Rolle zieht ne zweite Kraft F2. Reibung etc. kann man vernachlässigen.

Aufgabe: Man soll nun die Winkel Alpha und Beta sowie die Seilkräfte SA und SB berechnen. Zum Schluss muss noch der Abstand x berechnet werden.

Ich bekomme die Winkel Alpha und Beta nicht heraus… sind die beiden gleich groß ??? Was mir fehlt ist ein passender Ansatz ….

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Tipps:

* Schau mal auf die Umlenkrolle rechts oben. Was macht die? Welcher Zusammenhang besteht folglich zwischen F1 und der Seilkraft SB ?

* Welche Gleichgewichtsbedingungen bekommst du am Angriffspunkt der Kraft F2? Hilft dir dabei das Stichwort Kräftezerlegung?
