Brückengleichrichter mit Dioden

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

HI Leute
Ich hab mal eine Frage zu einem Brückengleichrichter
der mit 4 Dioden aufgebaut ist.
Wie das ganze verschaltet ist sollte bekannt sein, hoffe ich mal.
Wenn ich nun ein Verbraucher (Normaler Widerstand) auf der Gleichspannungsseite hab, und durch den 15 A fliesst.
Dann müssen die Dioden für eine Max. Stromstärke
von 7,5A ausgelegt sein.
Aber ich weis nicht warum, weil ja eigentlich immer
2 Dioden durchlassen und 2 sperren, deshalb würde
ich sagen die müssten auch 15 A abkönnen.
Verstehe leider nicht genau warum die nur 7,5A abkönnen müssen.
Kann mir das mal jemand erklären?

yeti777 · Anmeldungsdatum: 10.11.2004 Beiträge: 160 Wohnort: Schweiz

Hallo Dieter,

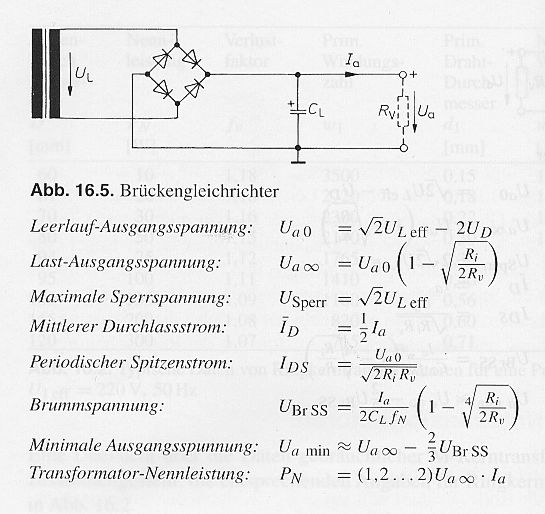

Beim Brückengleichrichter werden je 2 Dioden jeweils nur für eine halbe Periode belastet. Darum dürfen sie für eine kleinere Leistung bemessen werden. Ich habe dir eine Tabelle mit den wichtigsten Werten der Brückenschaltung angehängt. Daraus entnimmst du, dass der mittlere Durchlassstrom der Dioden effektiv dem halben Laststrom entspricht. Generell gesehen hängt Alles vom Tatsverhältnis Strom/kein Strom und dann natürlich noch von der Form des Signals Rechteck, Sinus, etc. ab.

Gruss yeti
