Kennlinie einer Solarzelle

Sportsgeist · Anmeldungsdatum: 15.10.2008 Beiträge: 64 Wohnort: Duisburg

Hallo,

heute beschäftige ich mich mit Solarzellen und soll eine Kennlinie sichtbar machen.

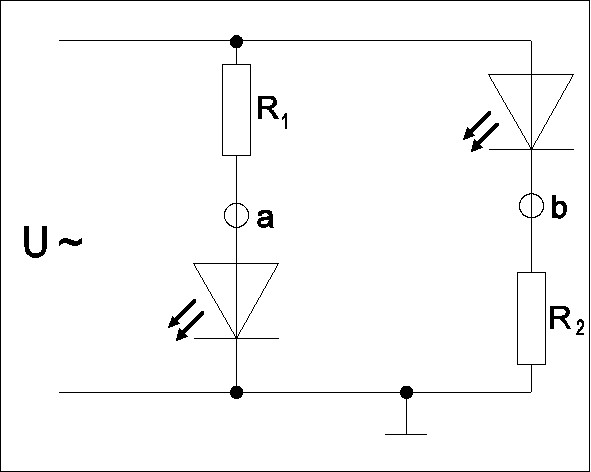

Dazu habe ich folgenden Aufbau:

http://img236.imageshack.us/img236/5340/kennliniediodecc1.th.jpg

http://img236.imageshack.us/images/thpix.gif

die hier dargestellten Dioden werden mit kleinen Solarzellen aus einem Kinderbaukasten ersetzt.
An den Punkten a und b habe ich jeweils einen Kanal eines Oszilloskops angeschlossen.
Nun werden die Zellen beleuchtet. Brauche ichzusätzlich noch eine Stromquelle, um die gewünschte Kurve zu erzeugen?
(Ohne zusätzliche Stromquelle ging garnichts)

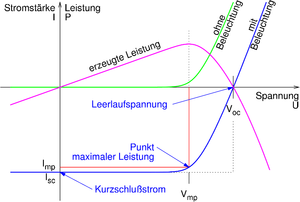

die Kurve soll in etwa so aussehen:

http://img112.imageshack.us/img112/849/300pxstandardivdeql1.th.png

http://img112.imageshack.us/images/thpix.gif

bloß leider ist sie ohne Beleuchtung so, wie im Bild mit beleuchtung ist, und mit Beleuchtung wie sie ohne dargestellt ist...

Woran könnte das liegen? Irgendwelche einstellungen falsch gemacht?

[Ich habe die beiden Grafiken mal direkt hier an den Beitrag angehängt, dann kann man sie noch schneller und bequemer betrachten. Schönen Gruß, dermarkus]

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Wenn du die Masse zwischen R und D legst, kannst du dir die zweite Diode ersparen.

Es sollte so gehen, vorausgesetzt die Stromquelle kann negative Ströme aufnehmen (= zwei-quadrantenfähig). Da die Diode auch liefern kann, wird der Strom bei kleinen angelegten Spannungen negativ.
