Frage zu Emitterschaltung

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

Hallo Leute,

Wir haben schon ein par npn-Emitter berechnet.(Arbeitspunktwerte und Spannungsverstärkung)
Was würde sich ändern, wenn man einen pnp berechnen möchte?

Gruß

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

nichts, ausser der Polarität der Versorgung.

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

und wenn ich jetzt die Spannung des Vorwiderstandes zum Beispiel berechnen will, dann wird diese doch negativ, weil ich sie doch über

berechnen muss, angenommen es ist ein Emitter mit Temperaturkompensation.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ohne Zeichnung geht hier gar nichts - wie definierst du denn die Spannungsrichtungen ?

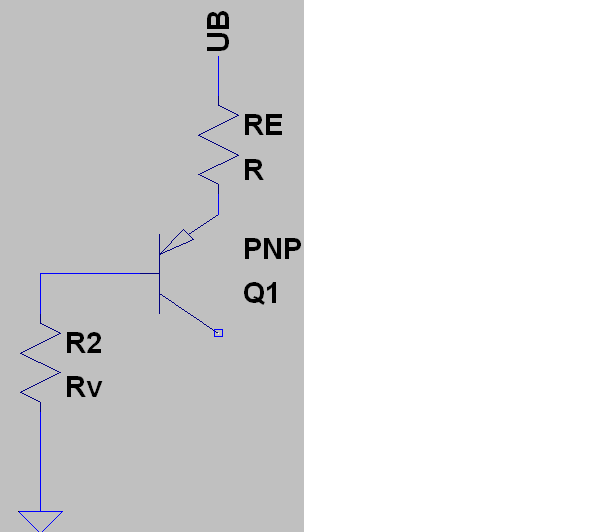

Wenn man im Bild die Spannungen von oben nach unten zählt, dann ist U an Rv positiv.

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

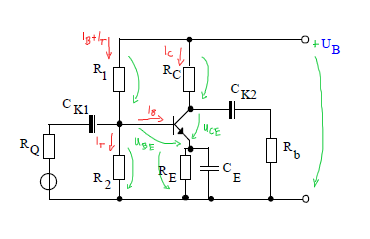

also unsere npn-emitterschaltungen sahen immer so aus, hab mal die spannungen und ströme eingezeichnet.

komme mit deiner schaltung gerade leider nich so zurecht, also wo is denn bei dir die basis, emitter und kollektor?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Vielleicht hilft dir diese Schaltung, welche das genaue Abbild der NPN Schaltung in pnp Technologie ist.
