Statik + Auflagerreaktion

Schmucki27285 · Anmeldungsdatum: 02.04.2008 Beiträge: 13

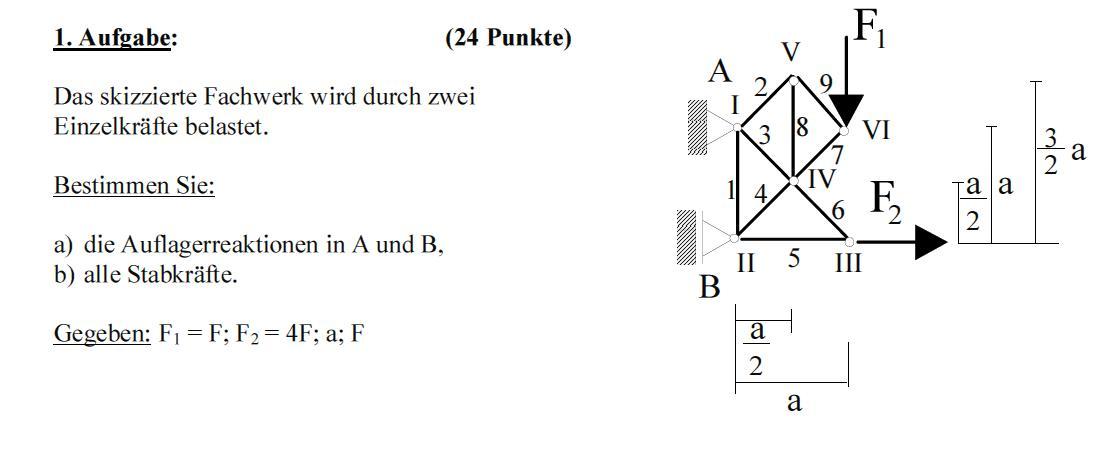

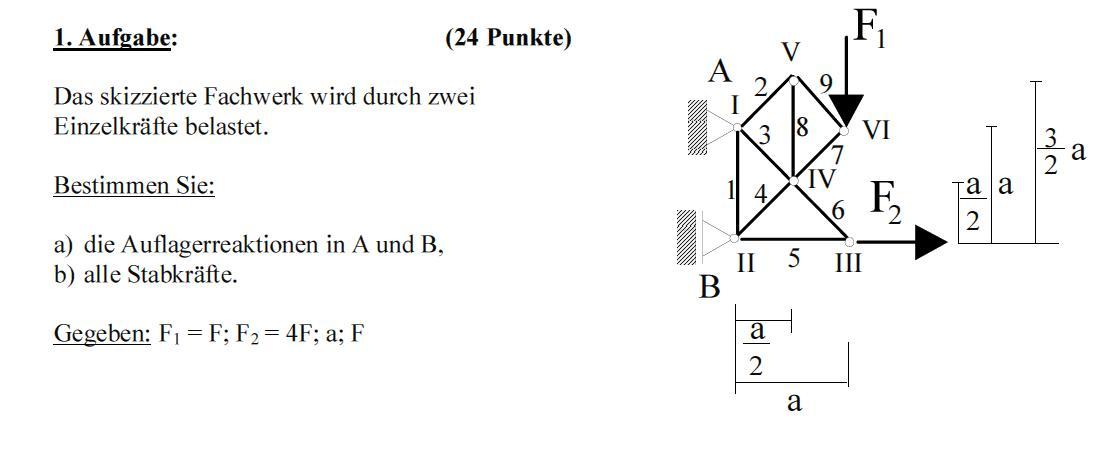

hey leute....ich hab da ein problem mit den auflagereaktionen...vllt.könnt ihr mir ja helfen...hab die aufgabe einfach mal reingestelt...

ich kann euch sagen sagen das Für AX=-F , für Ay=2,13F und für B=0,87F herauskommt...allerdings weiß ich nicht wie man darauf kommt...

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3320

hast du überhaupt eine Ahnung von Mechanik? was ist dir bekannt?
sagt dir die Summe aller Fx=0 Summe aller Fy=0 Summer aller M=0.
Das braucht man für die Auflagerkräfte.
Schreib mal deine Ansätze.
Um die einzelnen Stabkräfte zu berechnen mußt du mal die Auflagerreaktionen kennen. Danach machst du jeden Stab einzeln frei, welche Kräfte wirken auf ihn. Da es sich um Gelenksstäbe handelt können diese Stäbe nur Kräfte in Zug oder Druckrichtung aufnehmen. Die Wirklinie der Kraft ist also genau in Richtung der Stablage.

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3320

ich kann euch sagen sagen das Für AX=-F , für Ay=2,13F und für B=0,87F herauskommt...allerdings weiß ich nicht wie man darauf kommt...

Diese Ergebnisse stimmen nicht.

B kann zum Beispiel nur 3F sein.
