Phasenan- bzw. abschnittsdimmer

hansmaulwurf · Anmeldungsdatum: 09.07.2006 Beiträge: 140

Hallo und einen guten Tag zusammen...

Ich habe mal eine Frage zu Dimmern. Diese gibt es in zwei ausführungen. Einmal als Phasenanschnittsdimmer für Glühlampen und konventionelle Trafos (Induktive Last) und einmal als Phasenabschnittsdimmer für elektronische Transformatoren (kapazitive Last).
Wie ist dies physikalisch zu begründen ?

Vielen Dank für die Erklärung !

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

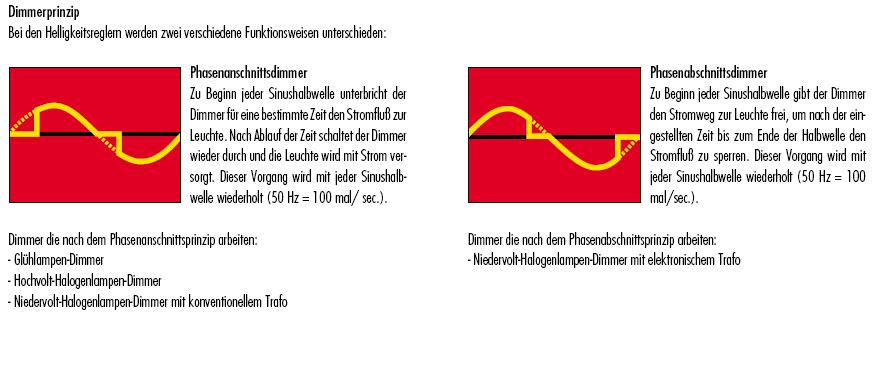

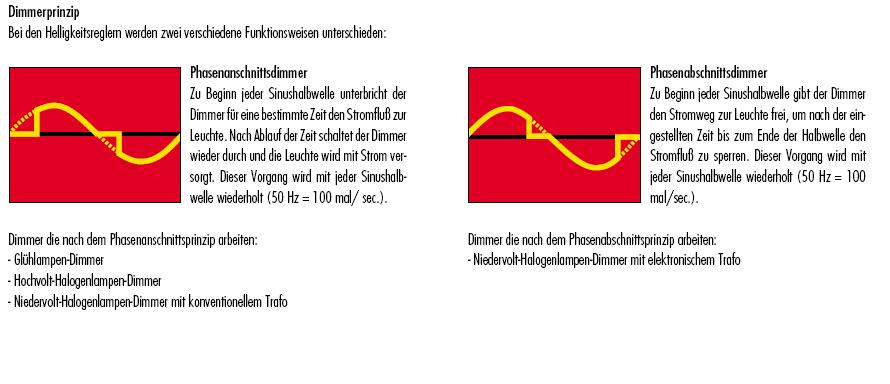

Nimm das linke Bild und überlege dir, was zum Einschaltzeitpunkt für eine vorwiegend kakapzitive Last passieren würde.

Was passiert im Gegensatz dazu im rechten Bild für eine vorwiegend induktive Last zum Ausschaltezeitpunkt?

Ist das was passieren würde gut oder schlecht?

hansmaulwurf · Anmeldungsdatum: 09.07.2006 Beiträge: 140

OK ich versuche es mal für die kapazitive Last im linken Bild !
Wenn ich jetzt mal an das Verhalten bei Gleichspannung denke...

Zum Einschaltzeitpunkt ist der kapazitive Blindwiderstand praktisch NULL !
Als folge würde ein sehr hoher Strom fließen !

Ist diese erste Annahme korrekt ?

Danke für die Hilfe

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja - ist das gut wenn hohe Ströme fliesen?

hansmaulwurf · Anmeldungsdatum: 09.07.2006 Beiträge: 140

nein ! Das wäre natürlich sehr schlecht !
Ok wenn ich eine induktive Last im rechten Bild anschalte...bei t=0...
->dann ja das wäre meiner Meinung nach nicht wirklich schlimm !? oder ?

Danke

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Eine Induktivität reagiert auf plötzliche Stromänderungen mit einer hohen Spannung.

Wird bei I=0 eingeschaltet, so ist ja kein Strom vorhanden, und somit kein Sprung - I wird langsam ansteigen.

Unterbricht man jedoch einen Strom im rechten Bild, so entstünde eine hohe Induktionsspannung, wie bei einer Zündspule, was der Halbleiter (ohne Schutzmassnahme) nicht überleben würde.

Du siehst: die beien Schaltungen verhalten sich komplementär, was I und U bzw. L und C betrifft.
