Ist ein Schwingkreis das gleiche wie ein Hertzscher Dipol?

NatürlicheZahl · Anmeldungsdatum: 24.03.2008 Beiträge: 87 Wohnort: Berlin

Hallo,

bin leicht verwirrt!

Ich lese die ganze Zeit, dass man für die Erzeugung elektromagnetischer Wellen einen Schwinkreis am Kondensator "auseinandereißt". Macht man dies wirklich oder nur gedanklich!?!

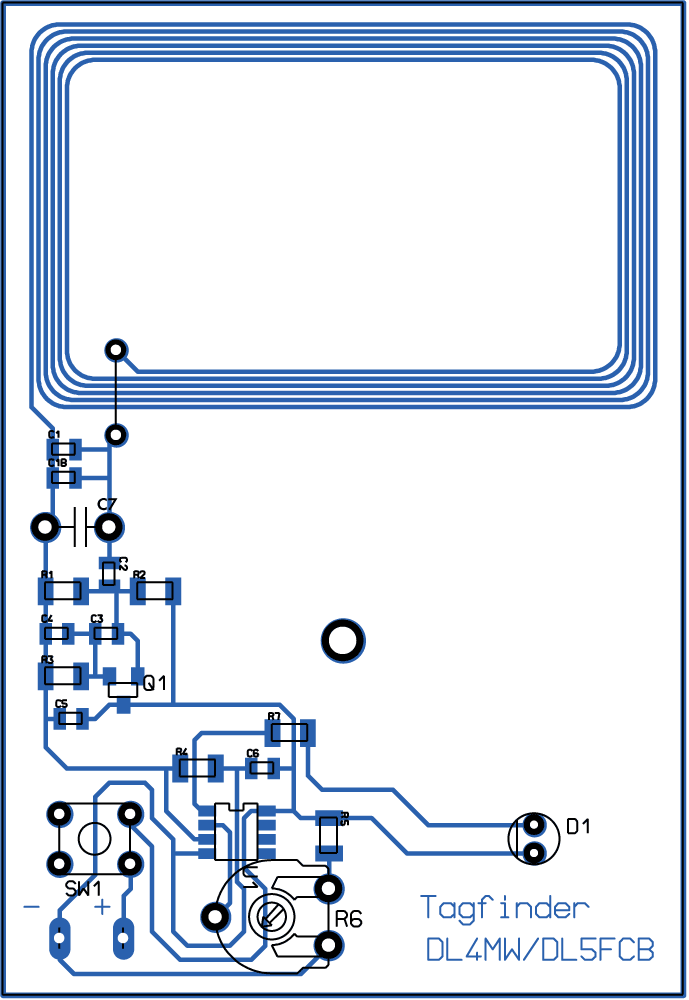

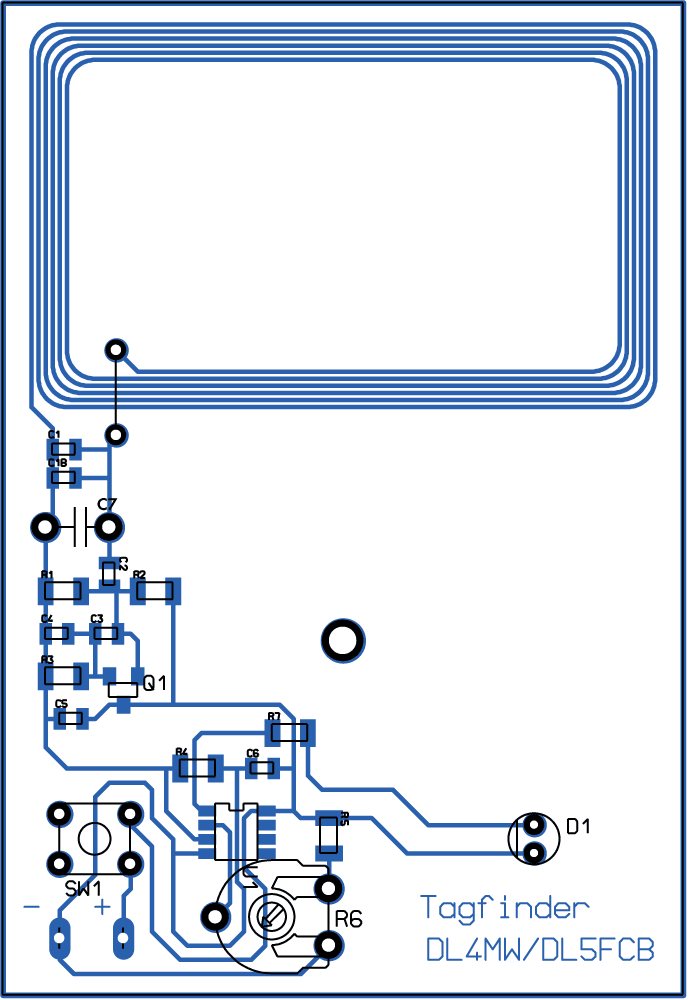

In meinem angefügten Bild sieht man einen sogenannten RFID-Tag-Detektor. Dieser sendet ja ebenfalls elektromagnetische Wellen aus, jedoch finden wir hier nur einen gewöhnlichen Schwingkreis (Spule L1 und Kondensator C7), welcher für die Schwingungen verantwortlich ist.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Nein, ein Schwingkreis hat mit einem Hertz'schen Dipol gar nichts zu tun.

Ein Schwinkgreis ist eine Anordnung von passiven (und idealerweise abstrahlungsfreien) Bauteilen, die rückgekoppelt über einen Verstärker einen Oszillator realisieren. Dieser Oszillator erzeugt ungedämpfte Schwingungen, die dann in einer weiteren Stufe in eine Antenne eingekoppelt werden können.

In deinem Beispiel wird die Spule des Schwingkreises offensichtlich gleichzeitig als magnetische Antenne verwendet.

Die oft wiedergegebene Assoziation des Hertz'schen Dipols mit der Erzeugung elektromagnetischer Wellen hat meiner Meinung nach bloss historische Gründe. Insbesondere der schulmässig üblicherweise gegebene Vergleich einer Dipolantenne mit einem aufgeklappten Schwingkreis ist zu nichts gut ausser zur Verwirrung und kommt in ordentlichen Lehrbüchern über Antennen auch nirgends vor.

NatürlicheZahl · Anmeldungsdatum: 24.03.2008 Beiträge: 87 Wohnort: Berlin

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

letzteres passiert. Der Kondensator hat nur im Inneren ein elektrisches Feld, welches aber nicht nach aussen dringen kann.

NatürlicheZahl · Anmeldungsdatum: 24.03.2008 Beiträge: 87 Wohnort: Berlin

Danke!
Okay also nur nochmal um sicher zu gehen smile

:

Wenn ein Schwingkreis vorliegt, die Spule dieses Schwingkreises als Antenne dient, dann werden die elektromagnetischen Wellen dadurch erzeugt, dass durch die Spule ein sich ändernder Strom fließt, welcher ein Magnetfeld hervorruft. Dieses Magnetfeld induziert wiederum ein elektrisches Wirbelfeld in der Luft und dieses wiederum ein magnetisches Feld. Somit bildet sich eine elektromagnetische Welle nach Maxwell aus.

Stimmt das? Also das rein aus der "Folgeinduzierung" nach Maxwell sich die elektromagnetische Welle ausbreitet, oder stößt sich das Magnetfeld an der Spule auch irgendwie ab?
