Sammellinse, Gegenstand innerhalb Brennweite

Iduna · Anmeldungsdatum: 15.01.2007 Beiträge: 313

Hallo,

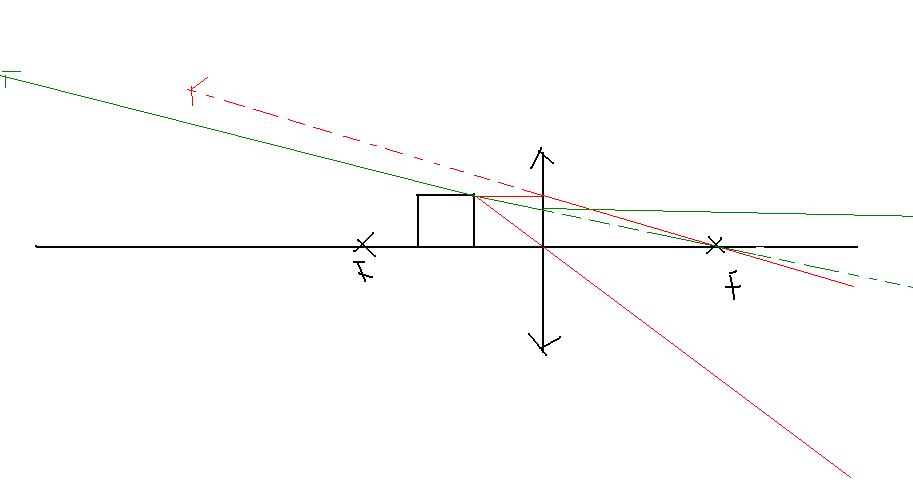

wir wollen einen Gegenstand der in der Brennweite einer Sammellinse liegt, abbilden, kommen aber irgendwie nicht weiter. Was machen wir falsch??? Oder stimmt die Zeichnung??
Unser Problem ist der Brennpunktstrahl, wird dieser rückwärtig als Parallelstrahl verlängert?

para · Moderator Anmeldungsdatum: 02.10.2004 Beiträge: 2874 Wohnort: Dresden

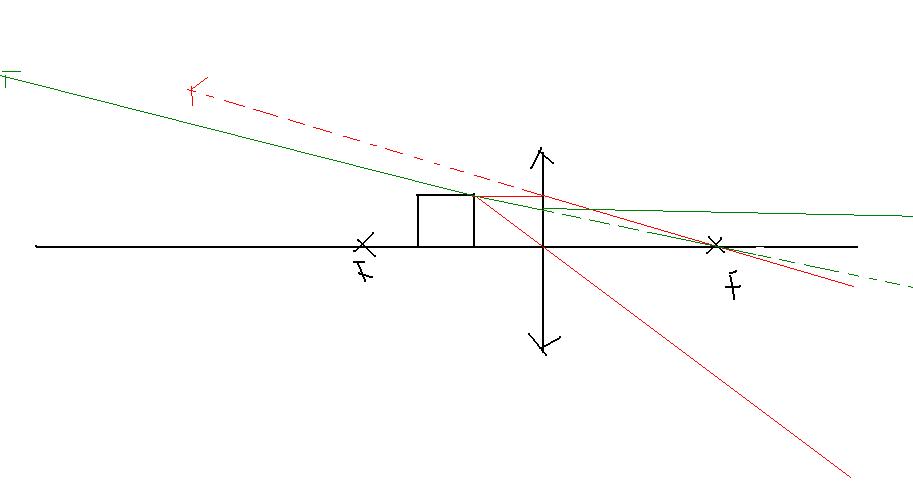

Der grüne Strahl ist falsch eingezeichnet. Es handelt sich doch um eine Sammellinse, warum sollte da ein Strahl von der Achse weggebrochen werden?

Kalle Knallkopp · Anmeldungsdatum: 04.07.2009 Beiträge: 5

Das Bild entsteht dort, wo sich der Mittelpunktsstrahl und Strahlverlängerung des Brennpunktsstrahles schneiden. Es handelt sich da übrigens um ein virtuelles Bild.
