Wer kann mir dieses Diagramm erklären?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

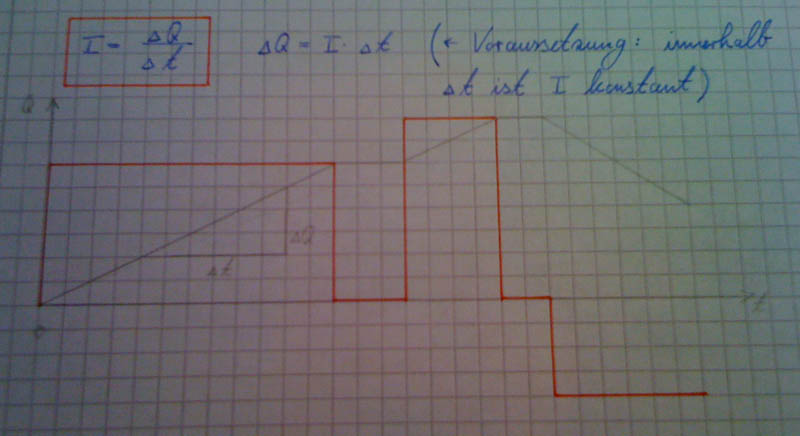

Wir haben am Freitag in der FH das folgende, angehängte Diagramm besprochen. Leider kann ich mir nicht mehr so genau selber zusammenreimen was es darstellen soll...

Könnt ihr mir helfen?

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Die graue Linie ist der zeitliche Verlauf der vom Zeitpunkt t = 0 an in positiver Richtung transportierte Ladung. Die rote Linie beschreibt den zugehörigen Stromverlauf. Die Beziehung zwischen den beiden Größen Q und I steht ebenfalls da, nämlich I = deltaQ/deltaI (oder noch allgemeiner: i = dQ/dt). Der Strom I gibt also immer die Steigung der Ladungsfunktion an.

Insofern kannst Du auch sehen, dass Deine Skizze nicht ganz richtig ist. Da der Strom im dritten Zeitabschnitt größer als im ersten ist, müsste die Steigung der Ladungsfunktion im dritten Abschnitt größer als im ersten sein. Bei Dir sieht sie aber gleich aus. Die Frage ist, welche der beiden Funktionen vorgegeben ist. Falls die Ladungsfunktion vorgegeben ist, ist der Stromverlauf falsch oder umgekehrt.

Ähnlich verhält es sich im fünften Abschnitt. Der Betrag des Stromes ist dort kleiner als im ersten Abschnitt, die Steigung der Ladungskurve sieht betragsmäßig aber genauso groß aus wie im ersten.

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hallo!

Danke für deine Antwort!

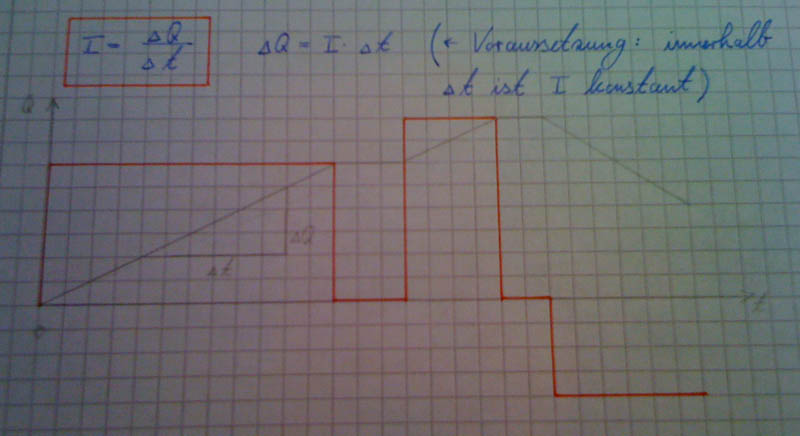

Hab ich da vielleicht einen Fehler entdeckt?
