Balken zwischen 2 Flächen

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Hallo

Ich versuche ein Beispiel zur Übung zu rechnen, aber ich habe einfach immer 2 Unbekannte in der Gleichung, nämlich F und x.

Kann mir jemand helfen und einen Tip geben??

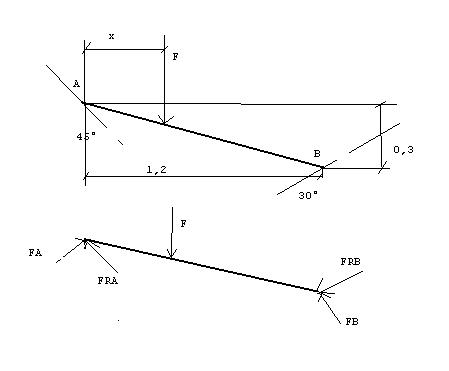

Der gewichtslos angenommene Balken liegt am Ende A auf einer um 45° und am Ende B auf einer um 30° geneigten Ebene. In welchem Bereich xmin und xmax kann eine Kraft F angreifen, ohne dass der Balken abrutscht?

Ich wäre euch sehr dankbar.

Lena

Brot · Anmeldungsdatum: 08.10.2009 Beiträge: 374 Wohnort: Dresden

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo

FX00
FAx-FBx-FRAx-FRBx=0

Fy=0
FAy+FBy-F=0
F=FA.cos45+FB.cos30

M=0
-F.(1,2-x)+FAy.1,2+FAx.0,3+FRAy.1,2-FRAx.0,3=0

Fx und Fy in M eingesetzt, ergibt Gleichung mit FA oder FB und x??

Vielen Dank im Voraus

Lena

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Hallo

Ok, ich habe den Fehler raus.
Ich komme aber auf eine Lösung von 0,3865m.

In der Lösung steht xmin=0,4m und xmax auf 0,9m.

Wie rechne ich nun xmax?
Ich hoffe es kann mir einer sagen.
Vielen vielen Dank

Lena

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Hallo

Ich weiß, es ist Sonntag und n Bisschen zu viel verlangt, Augenzwinkern

aber könnte mir bitte jemand noch meine letzte Frage beantworten, damit ich meine Hausaufgabe heute abschließen kann?

Gibt ja schließlich Pluspunkte smile

Schönen Sonntag noch Augenzwinkern

Lena
