Überlagerungsverfahren?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute

Wieder macht mir eine Aufgabe zu schaffen...

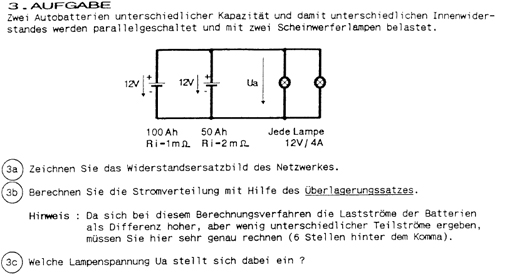

Unten steht die Aufgabe.

Ich hab jetzt mal bei b) die rechte Batterie kurzgeschlossen und wollte somit die Spannung Ua ausrechnen bekomme da aber 0,004V. Das kann ja nicht stimmen.

Wir haben gelernt, beim Überlagerungsverfahren erst die erste Quelle dann die zweite Quelle kurzzuschließen und somit die Ströme und Spannungen auszurechnen die benötigt werden. Das stimmt doch soweit, oder?

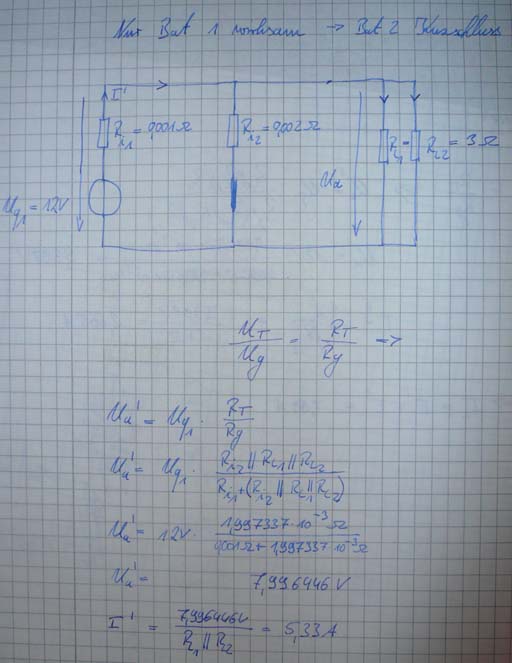

Mein Ansatz:

sind die beiden Widerstände der Lampen...

danke, bandchef

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Sorry Leute für die Belästigung. Der Thread kann geschlossen werden. Ich hab die Aufgabe selbst gelöst...

danke, bandchef

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

Jetzt hab ich doch noch eine Frage zu dieser Aufgabe!

Ich wollt die Aufgabe nochmal durchmachen, und jetzt versteh ich etwas nicht, was ich laut Lösung beim ersten Mal richtig gemacht hab... *lach*

In meiner Rechnung steht, dass ich den Widerstand Ri1 PLUS den Gesamtparallelwiderstand aus Ri2, RL1 und RL2 nehmen muss.

In der Netzwerkzeichnung ist aber doch Ri1 genauso parallel wie alle anderen auch! Das versteh ich jetzt nicht!

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Verfolge mal den Strom, der aus der Quelle mit Uq1 fließt. Der fließt erst durch den Widerstand Ri1 und dann durch die Parallelschaltung von Ri2, RL1 und RL2. Der Gesamtwiderstand ist also Rges = Ri1 + Ri2||RL1||RL2.
