Scherbeanspruchung

frankyg · Anmeldungsdatum: 13.11.2009 Beiträge: 11

Hallo liebe Forenmitglieder,

hänge mit einer Berechnung fest. Finde leider keinen Ansatz.
Folgende Aufgabe.

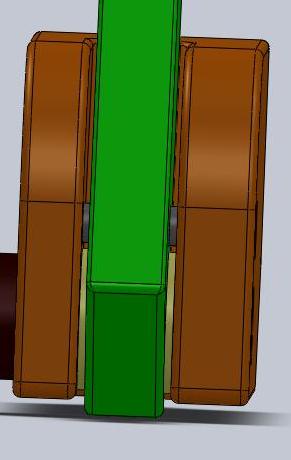

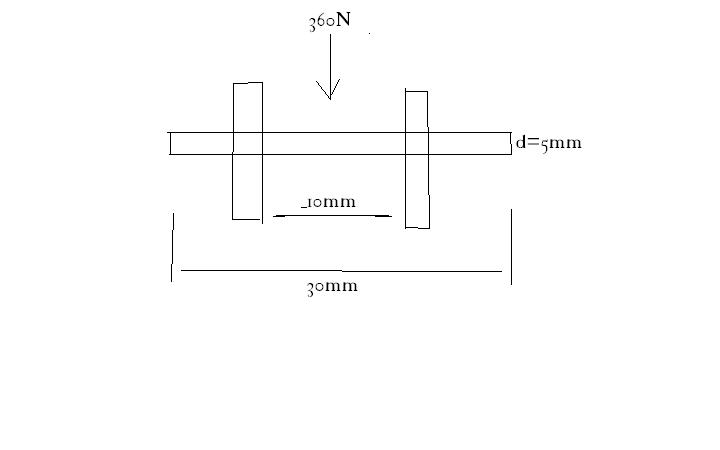

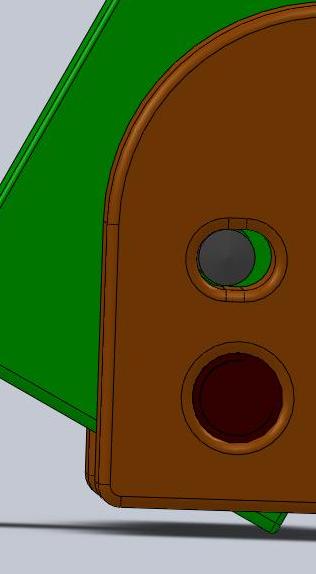

Der eingebaute Zylinderstift (d=5mm 30mm lang) soll auf Scherbeanspruchung geprüft werden. Es wirkt eine Kraft von 360N. Wie kann ich das berechnen? Bitte um Hilfe.

Vielen Dank

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3320

Scherspannung wirkt quer im Stift Die Flächen im Stift die die Kraft F aufhalten. sind 2 *d² pi /4.

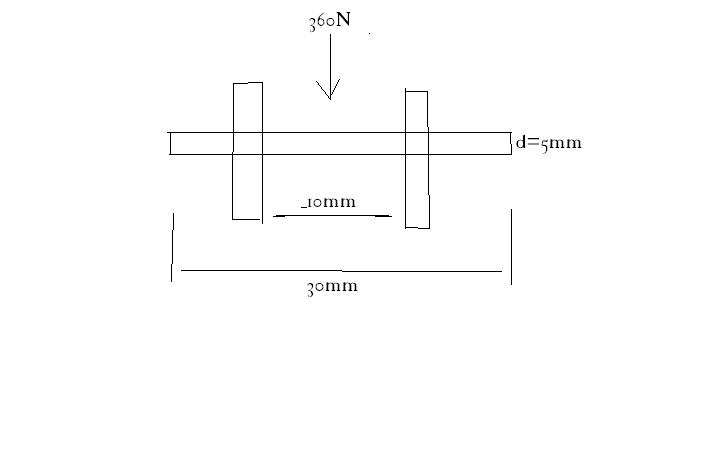

genau an den stellen wo die 10mm eingezeichnet sind.

frankyg · Anmeldungsdatum: 13.11.2009 Beiträge: 11

Aber wie kann ich jetzt belegen, das der Stift diese Kraft aushält. Irgendwie finde ich den Faden nicht. :-(

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3320

Achso wußte nicht das du komplett null ahnung hast.
Dazu benötigst du die zulässige Scherspannung des Stiftes.
die hängt vom verwendeten Werkstoff ab.

Die Scherspannung die wirkt errechnet sich aus.

in N/mm²
