Wie nennt man dieses Gerät?

Histri16 · Anmeldungsdatum: 21.02.2010 Beiträge: 9

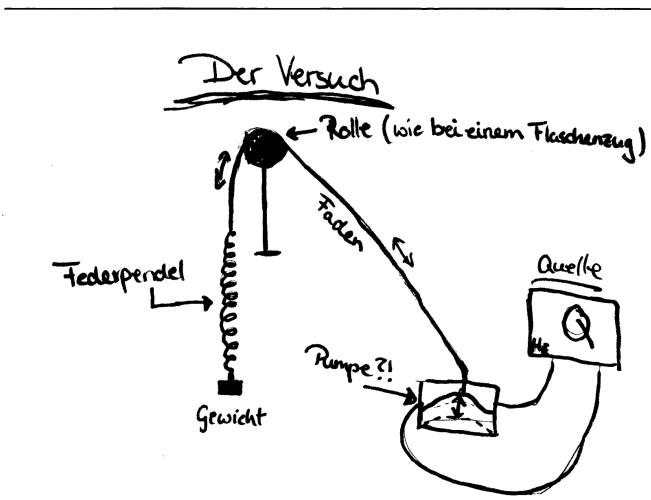

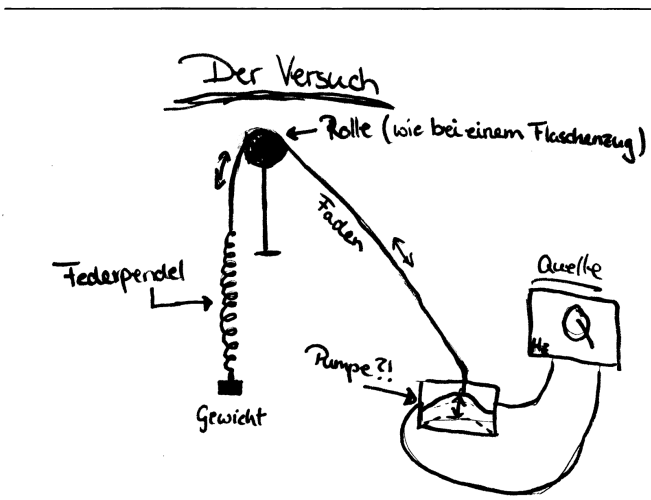

Wie nennt man diesen Versuch bzw dieses Gerät?

http://i50.tinypic.com/nyxzpd.jpg

Durch das Einschalten der Quelle wird die Pumpe in bewegung gesetzt. Sie bewegt sich auf und ab, was dazu führt, dass auch der Faden und das daran hängende Federpendel in Bewegung gerät. Bei einer bestimmten Hz-Zahl gerät das Federgewicht so in Bewegung, dass das Gewicht aus der Halterung fliegt und abfällt.

[Ich habe das Bild mal auf passende Größe verkleinert und direkt hier als Anhang eingefügt, schönen Gruß, dermarkus smile

]

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ich würde mal schätzen, die "Pumpe" ist ein Elektromotor, der am Faden mal zieht und mal ein bisschen nachgibt. Er sorgt also für eine periodische Anregung des Gewichts and der Feder dran links.

Einen speziellen Namen dazu kenne ich noch nicht, aber ich würde mal sagen, mit so einem Versuchsaufbau kann man schön das Prinzip der Resonanz zeigen. (harmonischer Oszillator mit externer anregender Kraft, im ungedämpften oder wenig gedämpften Fall.)

Für welchen konkreten Zweck suchst du nach einem Namen für diesen Versuchsaufbau?

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Ich würde das Ganze als "Harmonisch angetriebener Oszillator" bezeichnen.

EDIT: dermarkus war schneller Augenzwinkern

Histri16 · Anmeldungsdatum: 21.02.2010 Beiträge: 9

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Schöne mögliche Suchbegriffe dazu wären zum Beispiel:

harmonischer Oszillator
getriebener harmonischer Oszillator
Eigenfrequenz
Resonanz
Resonanzkatastrophe

eventuell auch
Schwingungs-Differentialgleichung
gedämpfter harmonischer Oszillator
ungedämpfter harmonischer Oszillator
Phase
Amplitude

ganz knapp formuliert:

regt man einen harmonischen Oszillator periodisch so an, dass die Anregungsfrequenz mit der Eigenfrequenz des Oszillators zusammenfällt, dann wird dem Oszillator bei jeder Schwingung zusätzliche Energie zugefügt, und die Amplitude der Schwingung wird immer, immer größer.

Passt die Frequenz der Anregung nicht genau zur Eigenfrequenz des Oszillators, dann bleibt die Amplitude endlich groß.

Wenn man die Schwingungsdifferentialgleichung für einen getriebenen harmonischen Oszillator löst, bekommt man als Lösung unter anderem die Kurven

Amplitude (Anregungsgfrequenz)
Phase (Anregungsfrequenz)

die sagen, wie die Amplitude und die Phase der Schwingung davon abhängen, mit welcher Frequenz die Anregung erfolgt.
