Erzwungene elektrische Schwingungen: Tonfrequenzgenerator

hnr · Anmeldungsdatum: 13.03.2010 Beiträge: 15

Hallo!

Ich denke, ich habe während einer Schulstunde etwas falsch abgezeichnet bzw. falsch verstanden.

Als Spannungsquelle eines Schwingkreises dient (laut meiner Zeichnung) ein Tonfrequenzgenerator. Das Ganze steht unter der Überschrift "Erzeugung von erzwungenen elektrischen Schwingungen".
Danach würde also ein Tonfrequenzgenerator in Verbindung mit einem Schwingkreis ungedämpfte Schwingungen erzeugen.

Kann das so richtig sein?

GastMartin · Gast

Was soll dein Tonfrequenzgenerator sein? Ist das ein Geraet, der Sinusspannung erzeugt im Frequenzbereich 16-16000 Hz? Und wie sieht dein Schwingkreis aus?

hnr · Anmeldungsdatum: 13.03.2010 Beiträge: 15

Was er genau sein soll, ist die Frage.
Der Schwingkreis besteht aus einer geeigneten Spule und einem Kondensator. Der Schwingkreis ist an eine Erregerspannung angeschlossen. Auf die beiden Kontakte der Spannung ist ein Pfeil mit der Beschreibung "Tonfrequenzgenerator".

Das Ganze steht unter der Überschrift "Erzwungene elektrische Schwingungen", d.h. man könnte glauben, der Tonfrequenzgenerator an der Spannungsquelle sorgt dafür, dass die Schwingung nicht gedämpft wird (also quasi ein Ersatz für die Meißner-Schaltung).

Kann das sein oder habe ich da etwas falsch abgezeichnet?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

wie wäre es, wenn du das besagte Bild mal hier reinstellst?

hnr · Anmeldungsdatum: 13.03.2010 Beiträge: 15

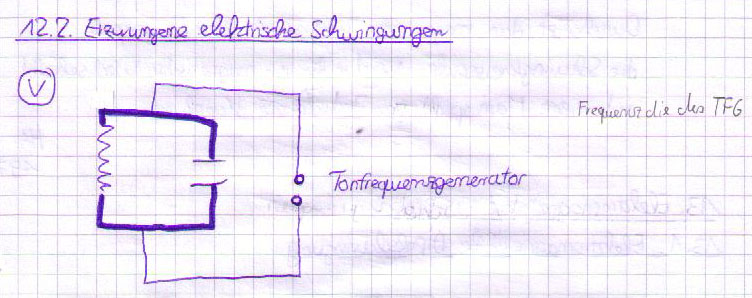

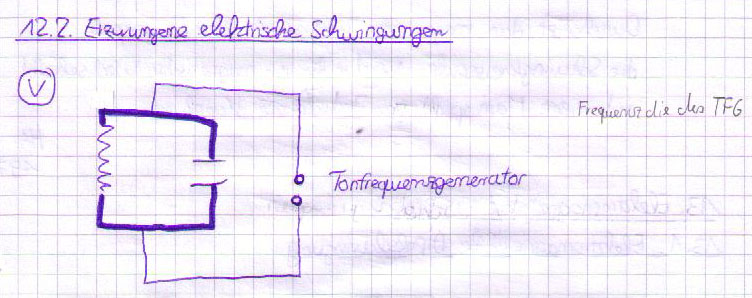

Siehe Anlage!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Der Tonfrequenzgenerator liefert eine in Frequenz und Amplitude einstellbare, sinusförmige Spannung, mit deren Hilfe man das Frequenzverhalten (Resonanz, etc...) des Schwingkreises untersucht.

hnr · Anmeldungsdatum: 13.03.2010 Beiträge: 15

Ist die Schwingung dann ungedämpft so wie bei der Meißner-Schaltung?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wie die Spannung erzeugt wird, sollte Dir egal sein. Wichtig ist, dass Du weißt, der "Tonfrequenzgenerator" liefert eine sinusförmige Spannung, deren Frequenz Du einstellen kannst. Bei vorgegebener Induktivität und Kapazität wirst Du bei Verändern der Frequenz eine Veränderung des Stromes feststellen. Bei einer ganz bestimmten Frequenz, der sog. Resonanzfrequenz, wird der Strom Null. Das kannst Du natürlich auch berechnen.
