Warum ist der Widerstand egal?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

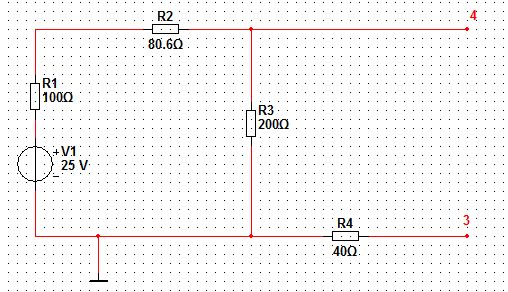

Ich hab unten gezeigtes Netzwerk. Warum ist für die Spannungsmessung an den Klemmen 3 und 4 der Widerstand R4 nicht von Bedeutung? Ich verstehe nicht warum man mit R4 sowie ohne R4 jeweils die gleiche Spg. misst. Der Strom teilt sich doch genauso auf und müsste theoretische an R4 einen Spgsabfall erzeugen, oder?

EDIT: Wie erkennt man solche Widerstände?

Chemtrail-Fan · Gast

Weil der Widerstand zwischen 3 und 4 unendlich ist da kann R4 so groß sein wie er will

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Wenn du keine Messung durchführst, dann fließt durch den Widerstand R4 kein Strom. Misst du nun die Spannung zwischen 3 und 4 ist der Innenwiederstand dieses Messgerätes so hoch, und so viel größer als R4, dass er nahezu keine Unterschied macht, da durch das Messgerät fast kein Strom fließt und die Spannung fast ausschließlich am Messgerät abfällt.

Falls du damit Probleme hast, dann rechne doch einfach mal aus welche Spannung wo abfällt, wenn dass Voltmeter einen Innenwiderstand von

hat.
