Kondensatorproblem

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Hallo,

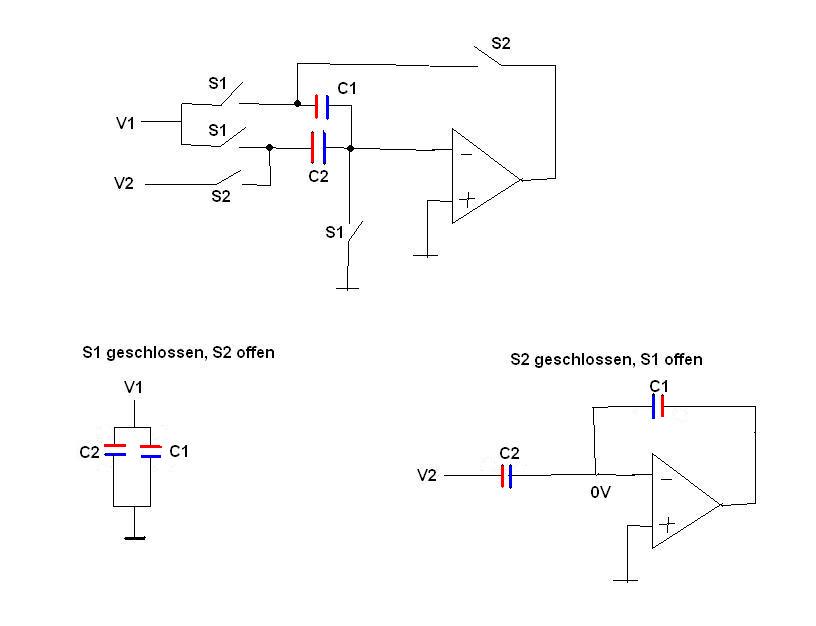

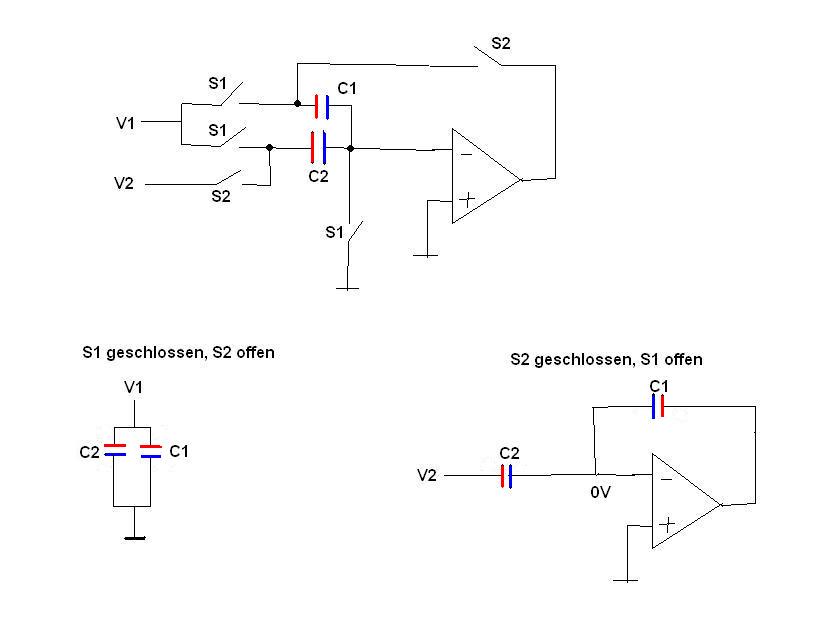

ich versuche grad dahinterzukommen, was in der Schaltung im Anhang passiert, wenn die Schalter vom ersten in den zweiten Zustand wechseln. Zur besseren Illustration hab ich die Schaltungen so wie sie sich für die verschiedenen Schalterstellungen ergeben unten gezeichnet (die Farben der Kondensatorplatten sollen nicht die Ladung anzeigen sondern lediglich zeigen, wie sie verschaltet sind)
Ich vermute mal das man über Ladungserhaltung an die Lösung kommt aber ich finde keinen geeigneten Ansatz grübelnd

Vielleicht kann ja jemand helfen

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Zur Ladungserhaltung: Im zweiten Fall (S2 zu, S1 offen) bleibt die blaue Ladung konstant, wenn der OP ideal ist.

Also:
