Thermopile-Sensor steuern: Schaltung erklären

maria · Anmeldungsdatum: 24.10.2010 Beiträge: 3

Meine Frage:
Hallo, Ich hab eine SChaltung zu erklären.
Um Thermopile-Sensor zu steuern brauche ich eine Schaltug.
mein Profesor hat selber die Schaltung entwurf...ich weiss nun wie sie erklären kann.

Meine Ideen:

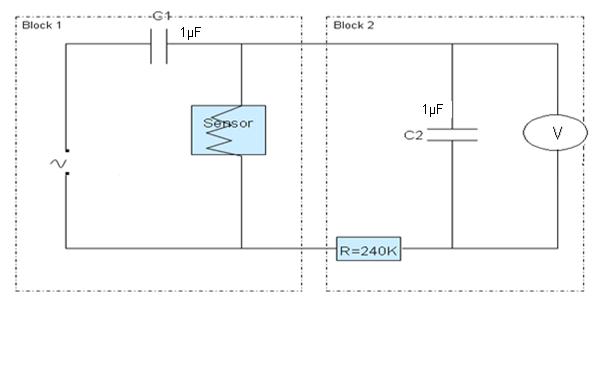

Ich habe die Schaltung,,,,kann man mir die SChaltug erklären???[/img]
meine Erklärung: Block1: Kondensator C1=1µF und der Thermopile bilden eine Hochpassschaltung...um den Sensor zu beheizen...!!!!
Block2: Kondensator C2=1µF und Widerstand R=240KΩ bilden eine Tiefpassschaltung
das führt am Ausgangsignal eine gleichspannug..stimmt ??? warum ist die Schaltung so gebaut??

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Wenn du eine ernsthafte Antwort haben willst, dann solltest du deine Fragestellung dem Niveau anpassen, das deine gewünschte Antwort haben sollte.

Ansonsten wirst du entweder keine Antwort oder eine ähnlich hingerotzte bekommen.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Maria:

überleg mal. was mit der Gleichspannung des Thermopiles geschieht. Was passiert am Ausgang (rechts), was am Eingang mit der Heizspannung (links)?

Du kannst ja die Schaltung einmal zeichnen für f=0 und einmal für f>0. Was passiert in den einzelnen Teilen?

maria · Anmeldungsdatum: 24.10.2010 Beiträge: 3

Danke für schnelle Antwort

teil1: der Sensor Thermopile und der Kondensator bilden zusamen eine Hochpass...wenn f>0 und Ue=10Vdann wird den Senor geheitz mit sagen wir mal 0.8V...und wenn f=0 wird den Sensor nicht genuck geheitz .

teil2: das Signal im Teil1 ist Wekselspannug mit Hilfe der Tiefpassfilter wird es gleichspannug im Ausgang..ist das Richtig????

PS: Sorry mein Deutsch ist nicht gut smile

überleg mal. was mit der Gleichspannung des Thermopiles geschieht. Was passiert am Ausgang (rechts), was am Eingang mit der Heizspannung (links)?

Du kannst ja die Schaltung einmal zeichnen für f=0 und einmal für f>0. Was passiert in den einzelnen Teilen?

maria · Anmeldungsdatum: 24.10.2010 Beiträge: 3

Kann mir jemand bitte hilfen:(
