Stange freischneiden

Physinetz · Anmeldungsdatum: 20.09.2006 Beiträge: 327

Hallo,

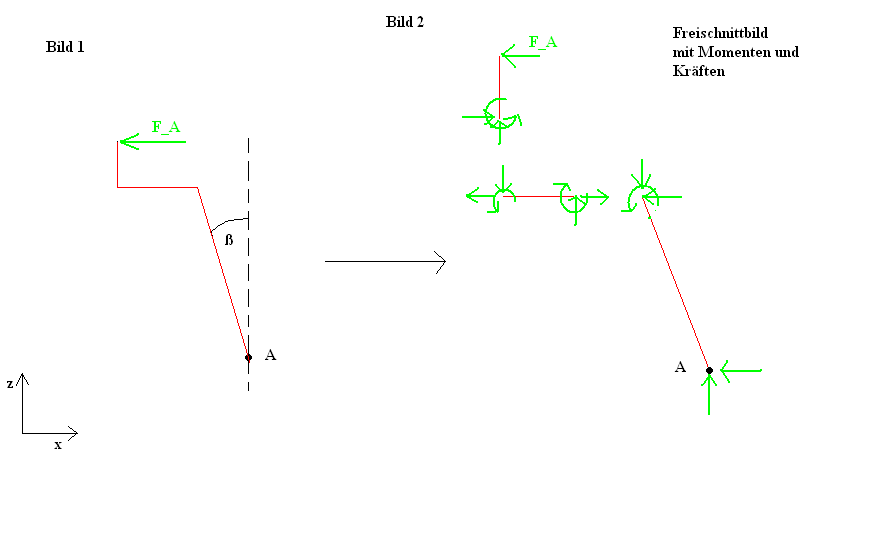

ich möchte folgende Stange (rot gezeichnet) freischneiden.

Die Stange ist im Punkt A drehbar gelagert, sodass sie sich als um A drehen kann.

Nun möchte ich die komplette Stange in ihren Einzelteilen,also jedes gewinkelte Stück ebenfalls freischneiden.

Wie sähe das ganze dann aus?

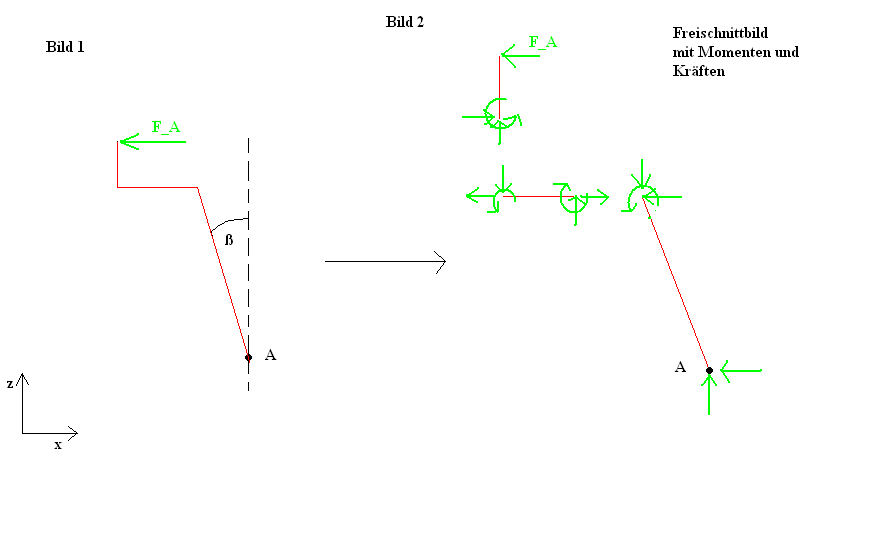

Hätte ich am Punkt A ein Festlager? Und bei den Einzelteilen jeweils feste Einspannungen, ungefähr wie im zweiten Bild?

Heißt ich habe wenn ich die Bauteile zerschneide immer entgegengesetzte Kräfte und Momente.

Hoffe man kanns einigermaßen erkennen?

Besten Dank für Tipps und Tricks

Gruß Physinetz

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3323

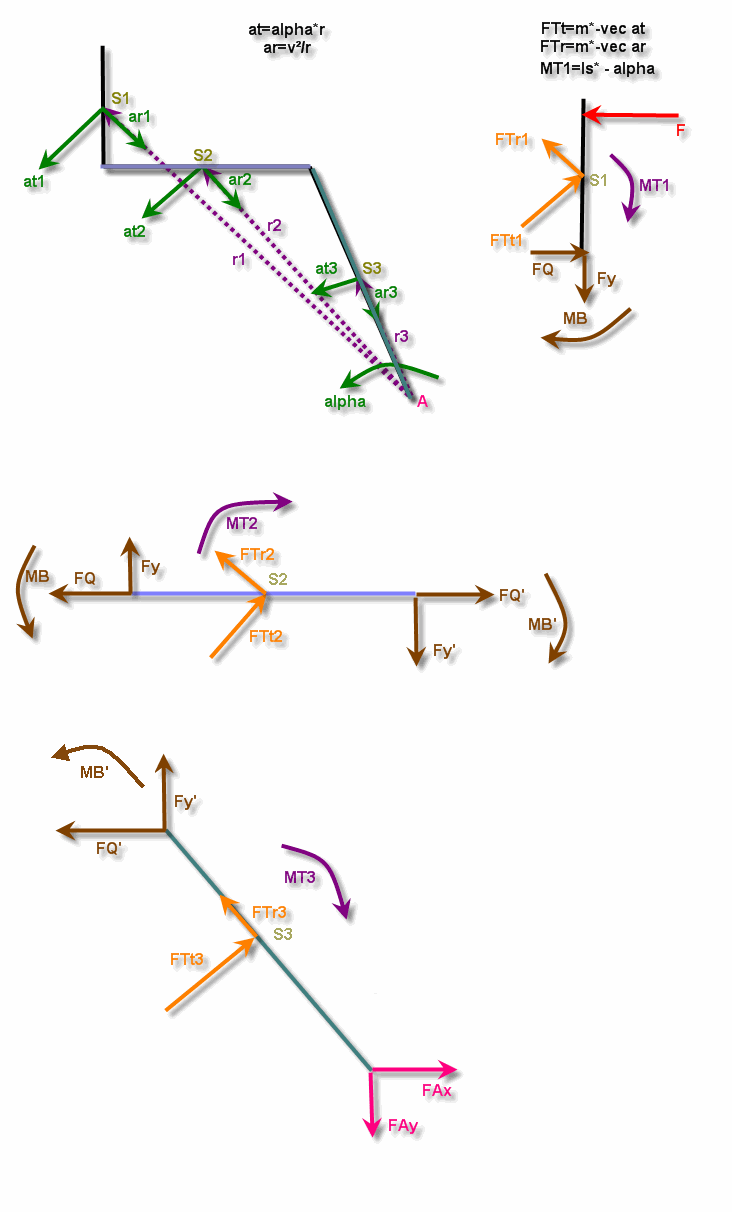

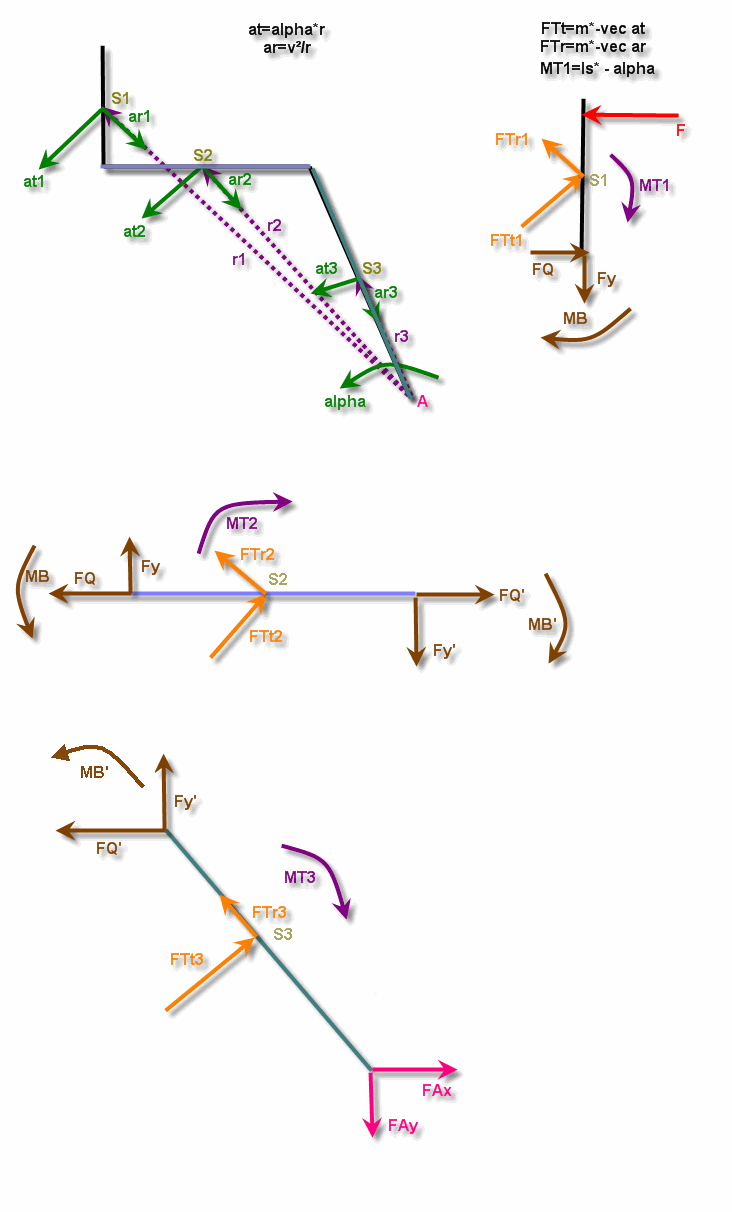

wenn der Punkt A drehung zulässt und du willsd das genau wissen müßte das mit Dalembert so aussehen.

Du mußt die Beschleunigungen in den Teilen berücksichtigen.

Die Dalembertschen Trägheitskräfte wirken gegen die Beschleunigungsrichtung.

die Radialbeschleunigung ist aufgrund der Zentripetalbeschleunigung.
Ist der Körper fest eingespannt dann mußt du um den Lagerpunkt ein Einspannmoment ME einzeichnen.

und kannsd die größen FTt, FTr und MT überall weglassen. Diese entstehen aufgrund der Beschleunigung des Körpers.

MB und MT sind wirkliche Drehmomente, für die gilt Summe F=0, Vorstellung sie entstehen durch betragsgleiche entgegengesetzte Kräfte, dadurch braucht man sie in Summe aller F=0 nicht berücksichtigen

Physinetz · Anmeldungsdatum: 20.09.2006 Beiträge: 327

Hi Very Ape,

auf deine Hilfe habe ich geholfen, endlich ;-) Hatte nämlich schonmal einen ähnlichen Beitrag aber auf den bist du wohl nicht gestoßen, aber der ist auch schon älter und mittlerweile uninteressant.

Ja so genau mit Beschleunigungen muss ich das gar nich wissen, lediglich ein bisschen Technische Mechanik 1, das reicht schon.

Heißt ja praktisch, ich entferne alle deine Beschleunigungspfeile etc (Dalembert) und dann passts ja.

PS: Kennst du Dich auch aus mit Biegelinien berechnen?

Gruß und besten Dank für deine Mühe, wie heißt eig. das tolle Programm von dir? Paint ist wohl nicht so der brüller dafür...^^
