 bandchef Verfasst am: 15. Jan 2011 19:51 Titel: Emissionspitze? |
 |
|
Hi Leute!

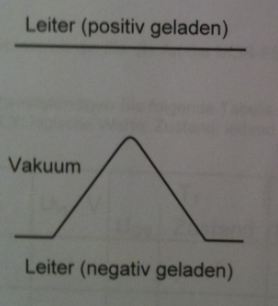

Ich soll in folgende Skizze einer Emissionsfeldspitze die Feldlinien des elektrische Feldes sowie die Äquipotentiallinien einzeichnen. Auch soll ich den Ort der höchsten Feldstärke markieren.

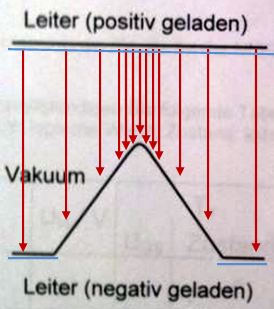

Ich hab dann mal so eingezeichnet wie ich das geadcht hab. Rot sollen die E-Feldlinien darstellen und die blaue Linie die Äquipotentialfläche.
Könnt ihr mir sagen ob das so richtig ist?
| Beschreibung: |
|
| Dateigröße: |
19.56 KB |
| Angeschaut: |
2277 mal |
|
| Beschreibung: |
|
| Dateigröße: |
14.72 KB |
| Angeschaut: |
2277 mal |
|
|
|
 |
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 16. Jan 2011 12:17 Titel: |
|
|
Merke:
1. Die Dichte der Feldlinien ist ein Maß für die Feldstärke
2. Feldlinien und Äquipotentiallinien stehen senkrecht aufeinander
3. Leiteroberflächen sind Äquipotentialflächen
4. Äquipotentiallinien sind das Schnittbild von Äquipotentialflächen
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
| bandchef Verfasst am: 16. Jan 2011 14:12 Titel: |
|
|
| Zitat: |
Merke:
1. Die Dichte der Feldlinien ist ein Maß für die Feldstärke
2. Feldlinien und Äquipotentiallinien stehen senkrecht aufeinander
3. Leiteroberflächen sind Äquipotentialflächen
4. Äquipotentiallinien sind das Schnittbild von Äquipotentialflächen
|
zu 1.)
Bedeutet das dann, dass die Feldlinien die zur Spitze des neg. geladenen Leiters hingehen dichter sein müssen, als die Feldlinien die links und rechts außen verlaufen?
zu 2.)
Wenn die Feldlinien und Äquipotentiallinien senkrecht aufeinander stehen, dann wäre ja mein Zeichnung diesbezüglich schon mal richtig, oder?
zu 3.)
Das war mir klar :-)
zu 4.)
Das wir mir enbefalls klar :-)

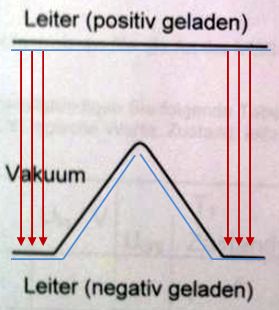

Im Anhan eine neue Zeichnung wie ich denk ob es richtig ist. Ist es richtig?
| Beschreibung: |
|
| Dateigröße: |
24.12 KB |
| Angeschaut: |
2227 mal |
|
|
|
|
pressure
Anmeldungsdatum: 22.02.2007
Beiträge: 2496
|
| pressure Verfasst am: 16. Jan 2011 15:09 Titel: |
|
|
2 & 3 bedeuten, dass die Feldlinen senkrecht auf den Leiter stehen !
Was in deiner Skizze nicht der Fall ist.
|
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
| bandchef Verfasst am: 16. Jan 2011 15:17 Titel: |
|
|
|
Aber ich kann doch an jede rote Feldlinie zur blauen Äquipotentialfläche eine rechten Winkel einzeichnen... Dann stehen die doch senkrecht aufeinander, oder?
|
|
|
pressure
Anmeldungsdatum: 22.02.2007
Beiträge: 2496
|
| pressure Verfasst am: 16. Jan 2011 15:22 Titel: |
|
|
|
Der gesamte Leiter ist einen Äquipotentialfläche, also hast du diese untere falsch eingezeichnet. Die Linie muss den gesamten Verlauf der Leites mitmachen, also auch die Sitze. Und auf diese Spitze stehen deine Feldlinien nicht senkrecht....
|
|
|
TomS
Moderator
Anmeldungsdatum: 20.03.2009
Beiträge: 21469
|
| TomS Verfasst am: 16. Jan 2011 15:29 Titel: |
|
|
Die Oberfläche deiner Leiter sind Äquipotentialflächen. Wären sie dies nicht, würde entlang der Leiter eine Spannung abfallen und ein Strom fließen.
Demzufolge verlaufen die Äquipotentialflächen znächst exakt parallel zu der Oberfläche eines Leiters, werden aber so deformiert, dass sie in der Nähe des anderen Leiters wiederum parallel zu dessen Oberfläche verlaufen (vergleiche das mal mit Höhenlinien auf einer Landkarte). Die elektrischen Feldlinien verlaufen wiederum exakt senkrecht zu den Äquipotentialflächen. Das wäre auf der Landkarte so, wie wenn du an einer beliebigen Stelle den Weg immer des steilsten Abstieges nehmen würdest.
_________________
Niels Bohr brainwashed a whole generation of theorists into thinking that the job (interpreting quantum theory) was done 50 years ago. |
|
|
bandchef
Anmeldungsdatum: 04.12.2008
Beiträge: 839
|
| bandchef Verfasst am: 16. Jan 2011 18:33 Titel: |
|
|

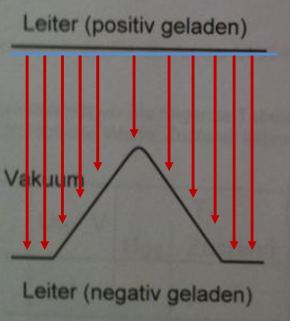

Soll es dann so aussehen?
| Zitat: |
Demzufolge verlaufen die Äquipotentialflächen znächst exakt parallel zu der Oberfläche eines Leiters, werden aber so deformiert, dass sie in der Nähe des anderen Leiters wiederum parallel zu dessen Oberfläche verlaufen (vergleiche das mal mit Höhenlinien auf einer Landkarte). Die elektrischen Feldlinien verlaufen wiederum exakt senkrecht zu den Äquipotentialflächen. Das wäre auf der Landkarte so, wie wenn du an einer beliebigen Stelle den Weg immer des steilsten Abstieges nehmen würdest.
|
Das hab ich leider nicht verstanden...
| Beschreibung: |
|
| Dateigröße: |
23.07 KB |
| Angeschaut: |
2203 mal |
|
|
|
|
TomS
Moderator
Anmeldungsdatum: 20.03.2009
Beiträge: 21469
|
| TomS Verfasst am: 16. Jan 2011 18:58 Titel: |
|
|
Stell dir vor, du hast auf eine Landkarte einen See und einen Gebirgszug. Die Höhenlinien dazwischen schmiegen sich zum einen an den See, zum anderen an den Höhenzug. Jetzt versuch das mal bei deinen zwei Leitern zu zeichnen
_________________
Niels Bohr brainwashed a whole generation of theorists into thinking that the job (interpreting quantum theory) was done 50 years ago. |
|
|
Poeng
Anmeldungsdatum: 07.09.2011
Beiträge: 2
|
| Poeng Verfasst am: 07. Sep 2011 10:16 Titel: |
|
|
|
Denk dran: Die Feldlinien müssen nicht zwangsläufig gerade sein, hauptsache sie treffen senkrecht auf den Leiter.
|
|
|
|
