Noch ein Problem mit Wiederständen

idontlikeit · Anmeldungsdatum: 10.01.2011 Beiträge: 24

Hallo,

ich schreib morgen Klausur und ich dachte ich habs endlich gerafft, leider doch nicht, denn da kommt die Aufgabe.

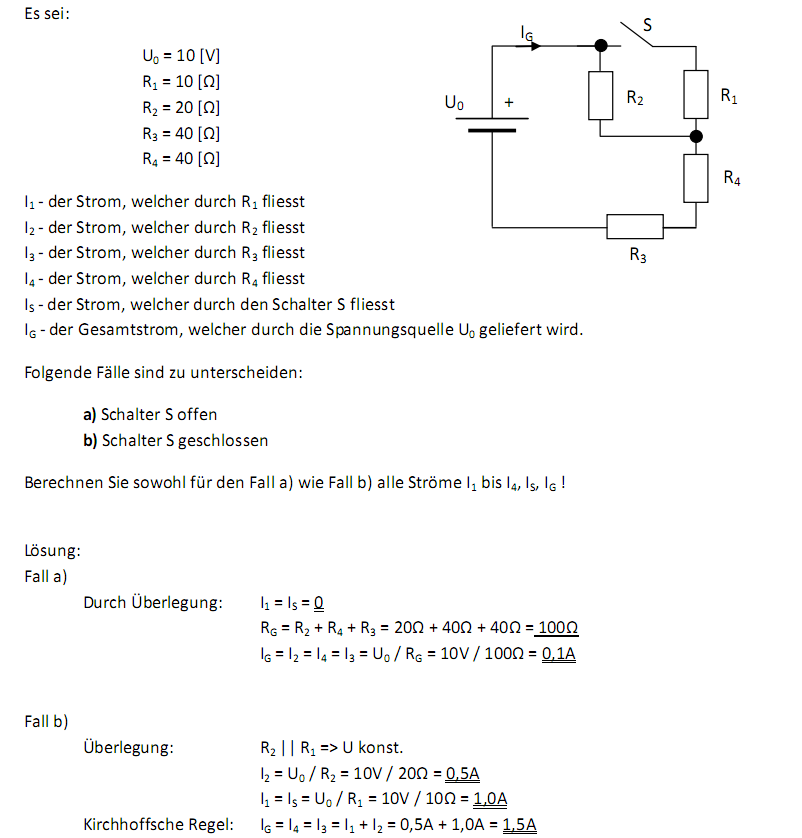

Also es geht um die Aufgabe b).

Also bisher habe ich das immer so gemacht um I(g) zu berechnen:

Parallelschaltung den Ersatzwiederstand berechnet, dann die in Reihe zusammen gerechnet und dann

I = U / R

also ich habe dann

R12= 1/(1/10+1/20)=6,66.. Ohm

Rg = 40+40+6,666 = 86,666 Ohm

--> Ig = 10V / 86,666 = 0,115 A

Ist das soweit richtig? Oder habe ich da einen Denkfehler? Ich glaube unser Proff ist davon ausgegangen das an der Parallelschaltung 10V anliegen. Aber dadurch das ja in Reihe U1+U2+U3 = Ug können ja garnicht 10V da durchfließen, oder??

Jetzt brennts smile

Danke

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Du hast vollkommen richtig gerechnet.

idontlikeit · Anmeldungsdatum: 10.01.2011 Beiträge: 24

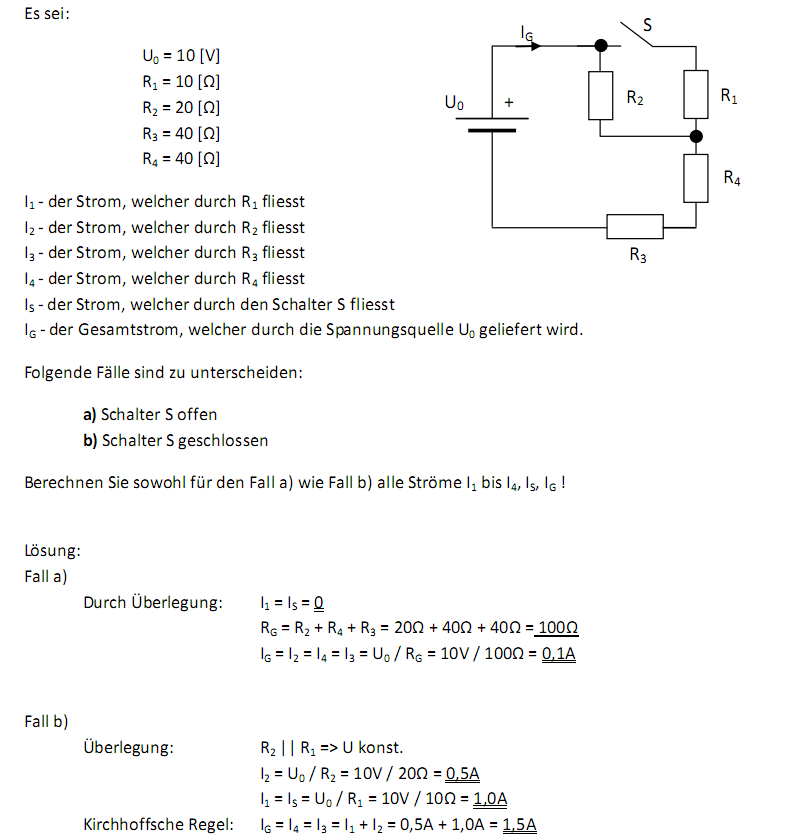

das auf dem pdf bei b) stimmt also nicht?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Nein, habe ich doch gesagt.

idontlikeit · Anmeldungsdatum: 10.01.2011 Beiträge: 24

alles klar ich danke dir smile

Also ich rechne mal weiter:

I4 = I3 = 0,115 A

U4 = R * I = 40 Ohm * 0,115A = 4,6V
U3= 4,6V
--> U12= 10-4,6*2 = 0,8V

I1= U/R = 0,8V/10 Ohm = 0,08 A
I2 = U/r = 0,8V / 20 Ohm = 0,04A

Probe: I1 + I2 = IG = 0,12A
(hmm, hier werden wohl rundungsfehler sein, da ich mit 0,115A weitergerechnet habe?)

Danke für die Hilfe
