Brückenschaltung

Swissy 2 · Anmeldungsdatum: 06.10.2010 Beiträge: 10

Hallo zusammen

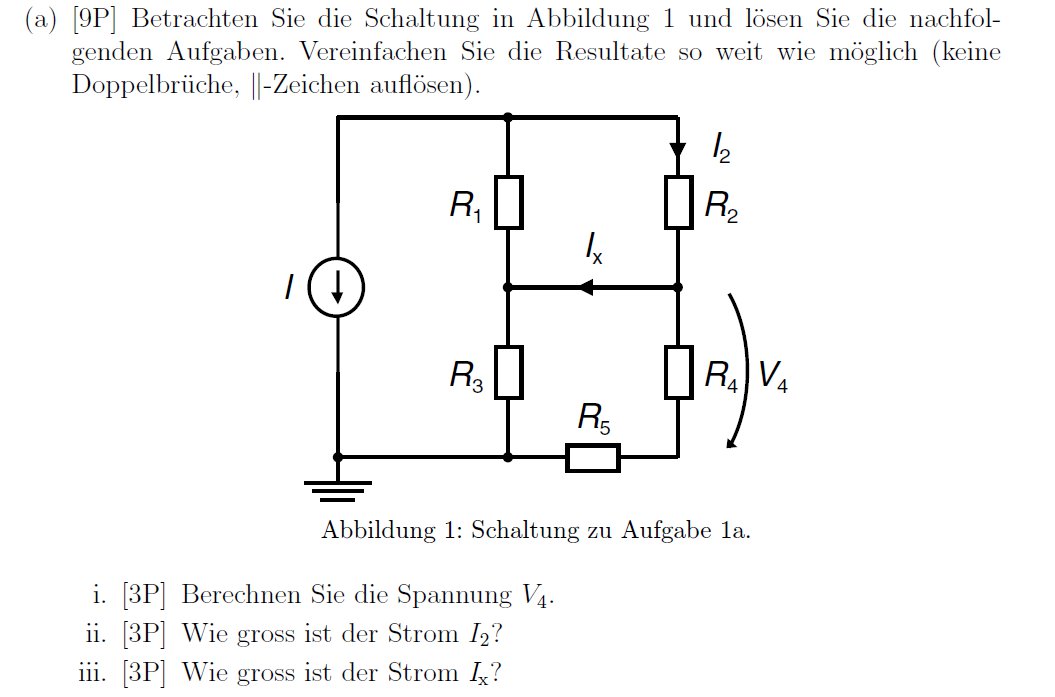

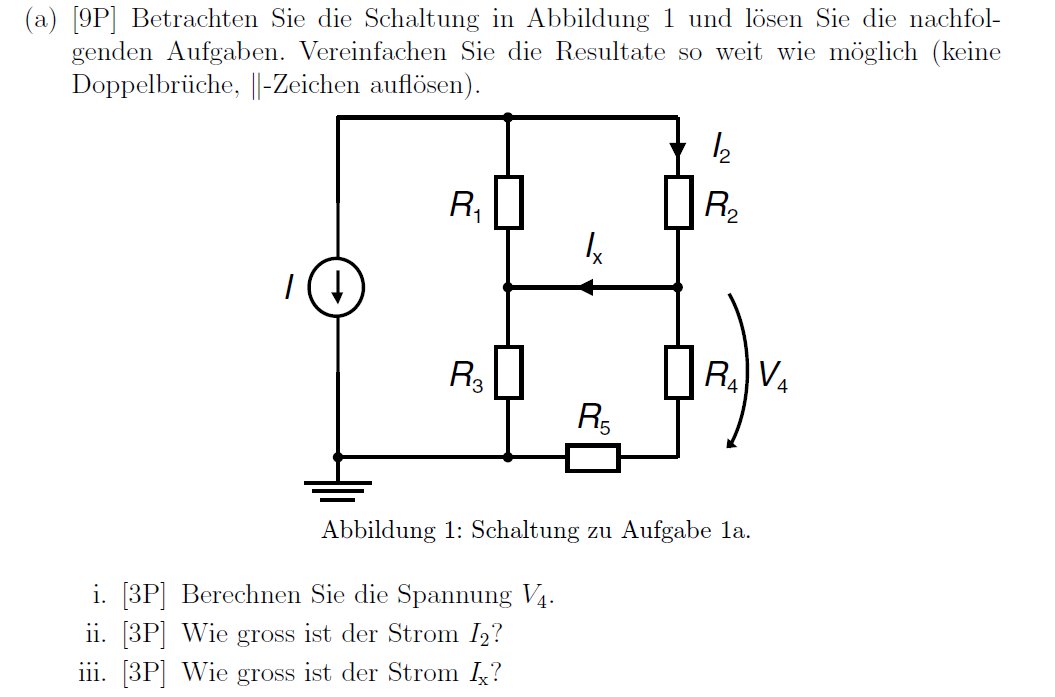

Ich habe da so meine Probleme bei einer Aufgabe. (Siehe Anhang)
Konkret geht es um die Berechnung von v4. Wenn ich das begriffen habe sollte der Rest (so hoffe ich) kein problem mehr sein.
Ich habe das versucht über den Stromteiler zu rechnen. Da aber in der Mitte eine Brücke vorhanden ist, habe ich meine liebe Mühe zu sehen, welche Widerstände ich nun einsetzen muss. Die brücke in der Mitte macht es ja irgenwie unmöglich, das ganze in serielle und parallele widerstände aufzuteilen. Oder was habe ich übersehen?
Ein zweiter Ansatz ist, den Spannungsabfall über die ganze Schaltung zu berechnen, um dan mit dem Spannungsteiler auf v4 zu schliessen. Aber auch hier gelingt mir das nicht....

Für eure Hilfe bin ich dankbar.

Gruss

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Das ganze ist doch einfach eine Serienschaltung aus

{R1 || R2} in Serie mit {R3 || (R4 + R5)}

Die mittlere Drahtverbindung ist ein Knoten. Dass er plattgedrückt ist, tut nichts zur Sache.

smile

Swissy 2 · Anmeldungsdatum: 06.10.2010 Beiträge: 10

ach so... alles klar Big Laugh

manchmal steht man einfach auf dem Schlauch...
Dann ist also

Vielen Dank.
