Walze an senkrechter Wand

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

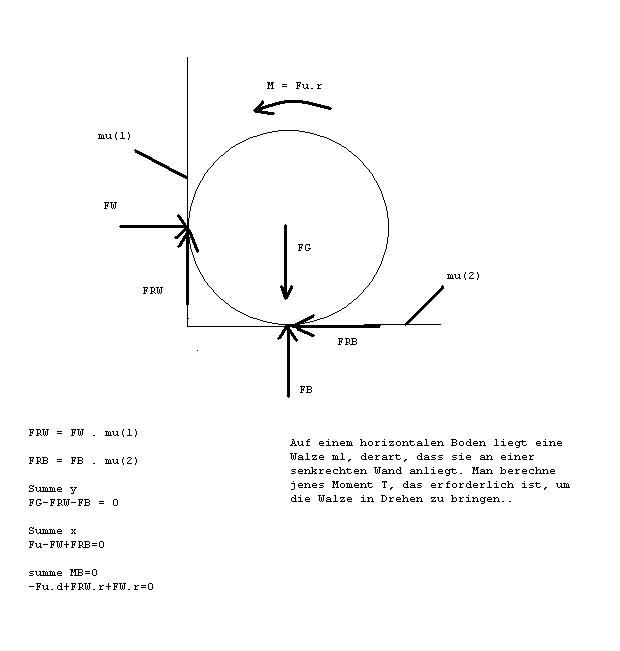

so mein letztes Beispiel für heute, ich check gerade nicht, wie Fu wirken soll.

Sie wirkt ja am Umfang der Walze, aber für die Momentengleichung muss ich doch eine richtung annehmen oder??

Sind meine Gleichungen so richtig??

tut mir echt leid, dass ich so doof frage....

Packo · Gast

lena,
Fu ist eine fiktive Kraft, die gleichmäßig über den Umfangverteilt ist. Rechne also mit T oder mit Fu*r (keineswegs mit Fu*d).
In der Gleichung der x-Komponenten scheint Fu nicht auf!

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

danke packo

aber noch ne frage..

bei der momentengleichung um pkt B, kann ich doch nicht Fu*r oder M verwenden oder? weil M dreht sich doch um den Mittelpunkt der Walze..??

ich versteh gerade nicht, warum ich bei der Momentengleichung Fu.r nehmen soll.?

Packo · Gast

Weil sich die Walze - falls sie sich dreht - um ihren Mittelpunkt dreht.
Und das angegebene Drehmoment bezieht sich ebenfalls auf diesen Mittelpunkt.

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3323

Vielleicht noch ergänzend

Das Moment das du berechnen sollst ist ein Drehmoment (summe F=0) -F +F
zwei betragsgleiche Kräfte.
Deshalb scheint es nicht in Summe aller Kräfte auf, weil es sich rauskürztr
Du kannsd jeden Punkt wählen. Es muß nicht der Mittelpunkt sein, Es bleibt zu jeden Punkt gleich.

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallooooo

aaaallllso smile

gleiche Skizze wie oben und euren Tipps ergibt sich:

(1)

(2)

(1) eingesetzt
(3)

(2) eingesetzt

(4)

(4) in (3)

(5)

(1) und (2) eingesetzt

(4) und (5) eingesetzt

Lösung:

Richtige Lösung lt. Buch wäre auch:

mit Summe aller Momente um Pkt. B (Boden) komme ich aber auf

anstatt +1 im Nenner
also ist es doch ein Unterschied, wo man die Summe aller Momente bildet??????????

Packo · Gast

lena,
NEIN, die Summe aller Momente um jeden x-beliebigen Punkt muss gleich null sein.

Wahrscheinlich hast du dich beim Einsetzen der Drehmomente bei einem Vorzeichen geirrt.
Wenn M positiv ist, dann sind alle Momente, die im Uhrzeigersinn drehen, negativ!

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464
