Seilkraft eines Klapptisches

melAn · Anmeldungsdatum: 02.06.2010 Beiträge: 4

Hey,

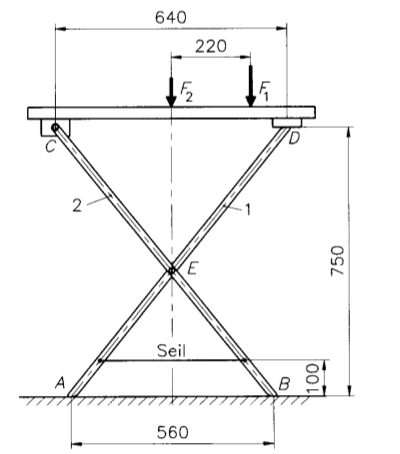

Ich habe da ein kleines Problem... Und zwar soll ich in diesem beliebigen ebenen Kräftesystem die Lagerkräfte A,B,C,D bestimmen und die Kraft die von Bein 1 und 2 auf das Lager E ausgeübt wird, sowie die Seilkraft.
Die Lagerkräfte waren kein Problem...

F1 = 400N
F2 = 100N

FA = 93N
FB = 407N
FC = 113N
FD = 388N
(Ergebnisse stimmen mit den Lösungen über ein)

So jetzt habe ich um auf die Seilkraf zu kommen ein Bein freigeschnitten und das Moment um den Punkt E gelgt.
Jetzt fehlt mir aber der Abstand von s zu E wie komme ich auf den?
Und was mache ich, wenn ich die Kraft im Lager E haben will?

Die Lösungen soll mittels Gleichgewichtsbedingung oder Seileckverfahren erfolgen. Reibungskräfte sind zu vernachlässigen.

Vielen Dank für Eure Antworten!!!

Mfg melAn

Packo · Gast

melAn,
hast du im Geometrieuntericht nicht aufgepasst?
Stichwort: Strahlensätze!

ergibt: vertikaler Abstand E vom Seil = 250 mm

melAn · Anmeldungsdatum: 02.06.2010 Beiträge: 4

Super danke, die sind mir mal so garnicht mehr eingefallen :-D !!!
