Physikaufgaben - Widerstände

Thamadi · Anmeldungsdatum: 23.07.2011 Beiträge: 5

Hi,

ich habe hier einige Aufgaben(s. Anhang), die ich leider nicht lösen kann, aber bestimmt ganz einfach sind:

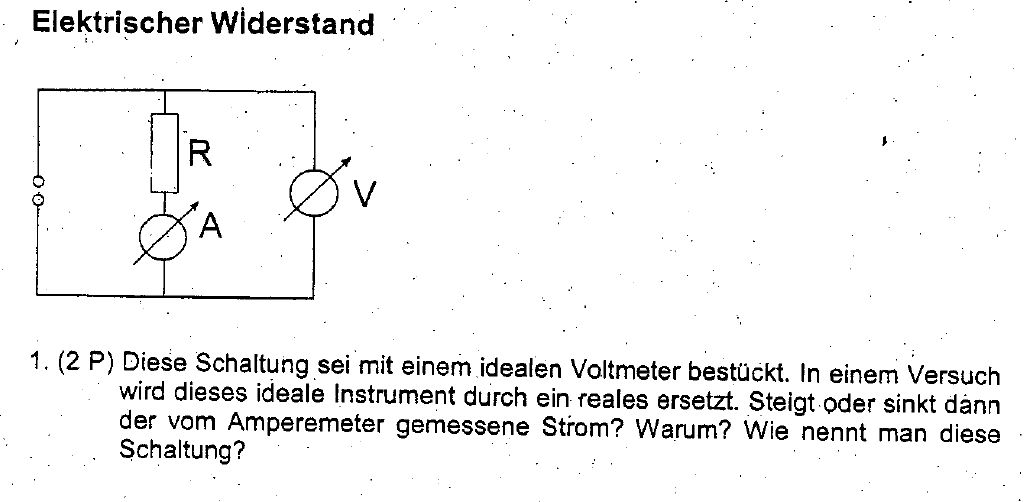

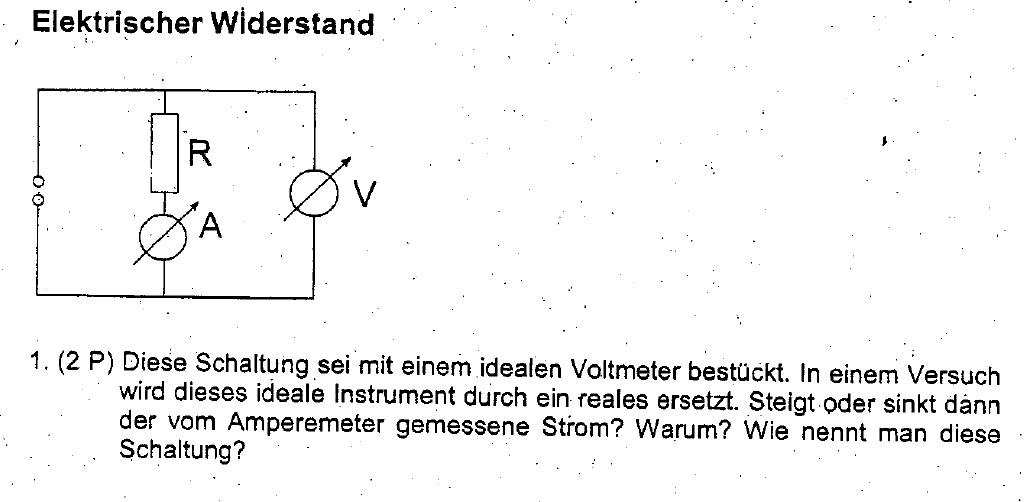

Aufgabe 1:

Die Schaltung ist eine stromrichtige Messung. Jetzt ist nur die Frage, steigt oder sinkt die gemessene Stromstärke des Ampermeters? Ich würde sagen sie steigt, weil durch den Innenwiderstand des Voltmeters die STromstärke dort sinkt und deshalb am Ampermeter höher sein muss.

Aufgabe 2:

Hier habe ich gar keine Ahnung, wie ich an die Aufgabe herangehen soll.

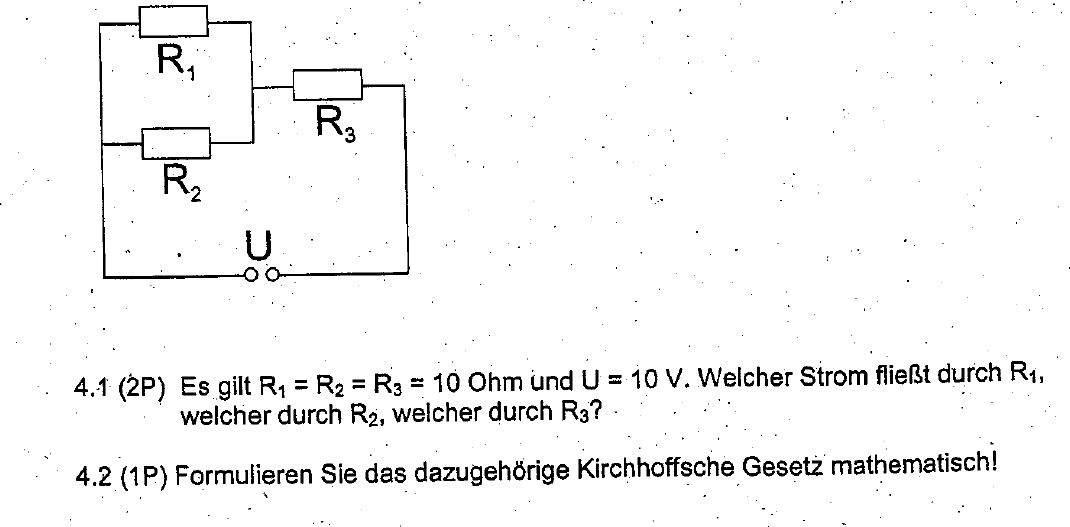

Aufgabe 3:

Mir ist hier klar, das hier gilt:

Das heißt, dass

ist, also:

Aber wie ist die Stromstärke an den einzelnen Widerständen?

Thamadi · Anmeldungsdatum: 23.07.2011 Beiträge: 5

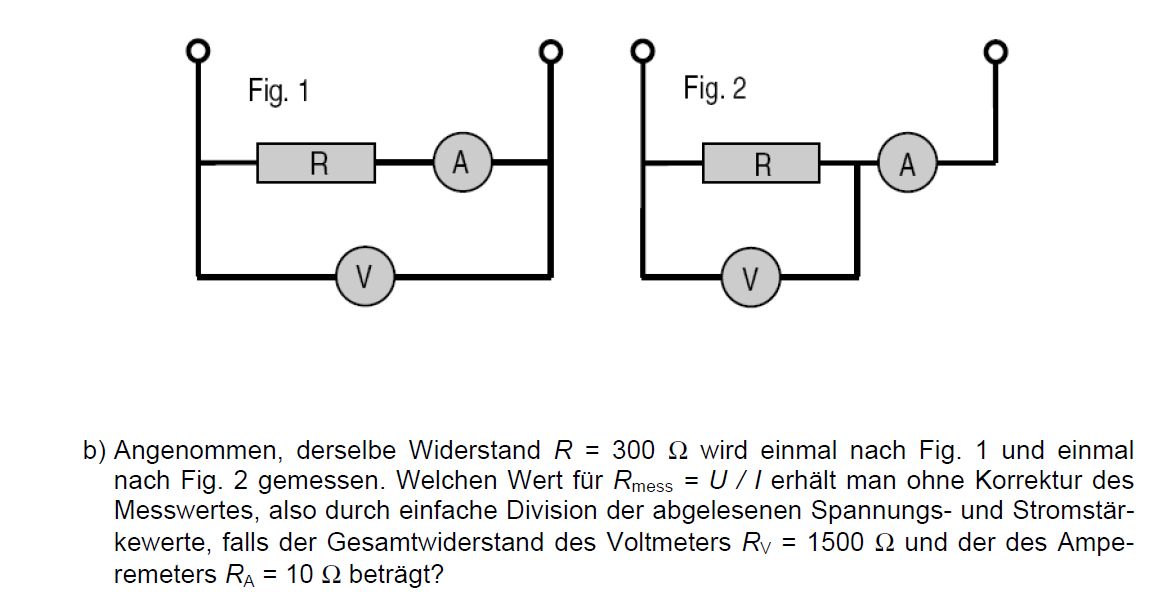

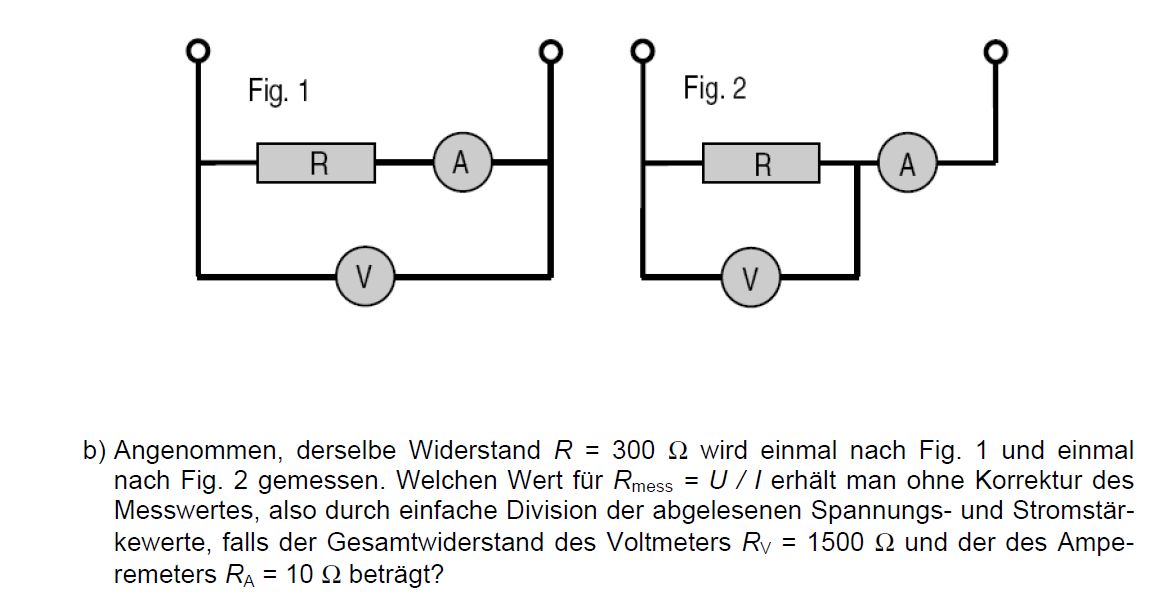

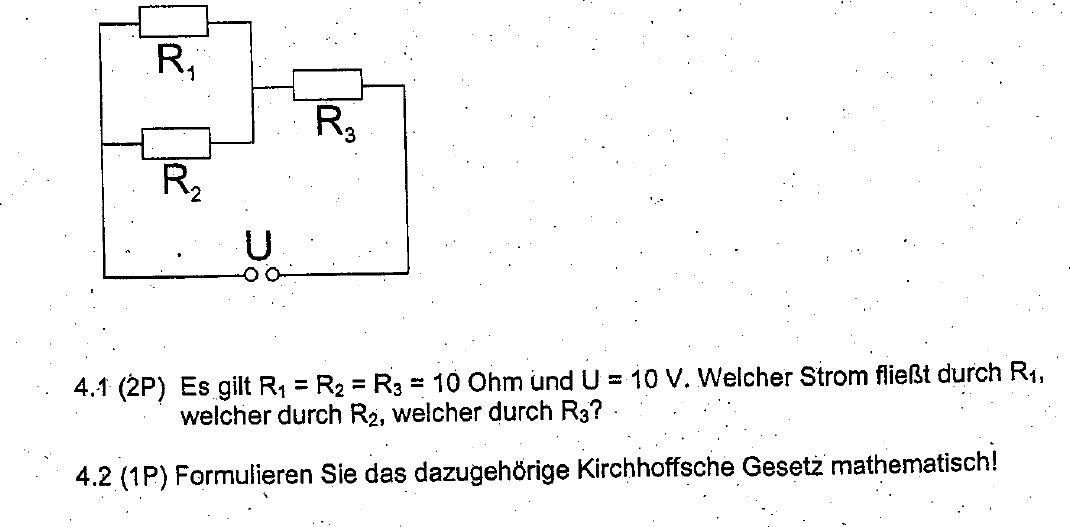

Aufgabe 4:

Braucht man hier nicht den Innenwiderstand des Voltmeters 2 oder nimmt dieses als ideal an?

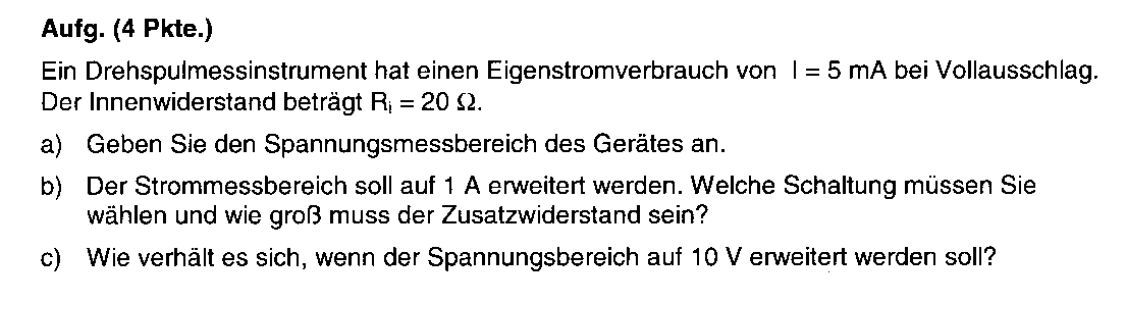

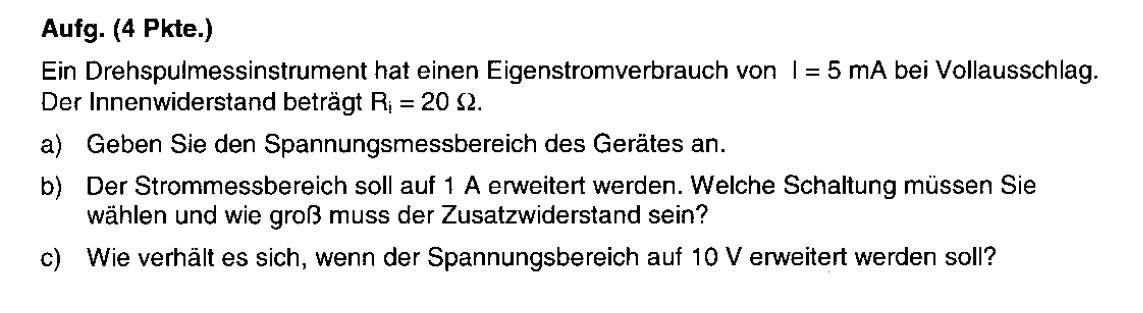

Aufgabe 5:

a)

Wie gehe ich nun bei b)und c) vor?

Aufgabe 6:

Hier bräuchte ich auch einen Ansatz unglücklich

Ich hoffe es findet sich jemand, der es mir einige Tips geben kann, denn ich will nicht einfach die Lösungen haben, sondern verstehen, wie ich an solche Aufgaben herangehen soll.

Vielen Dank für die Hilfe!

Thamadi · Anmeldungsdatum: 23.07.2011 Beiträge: 5

Keiner eine Idee? traurig

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

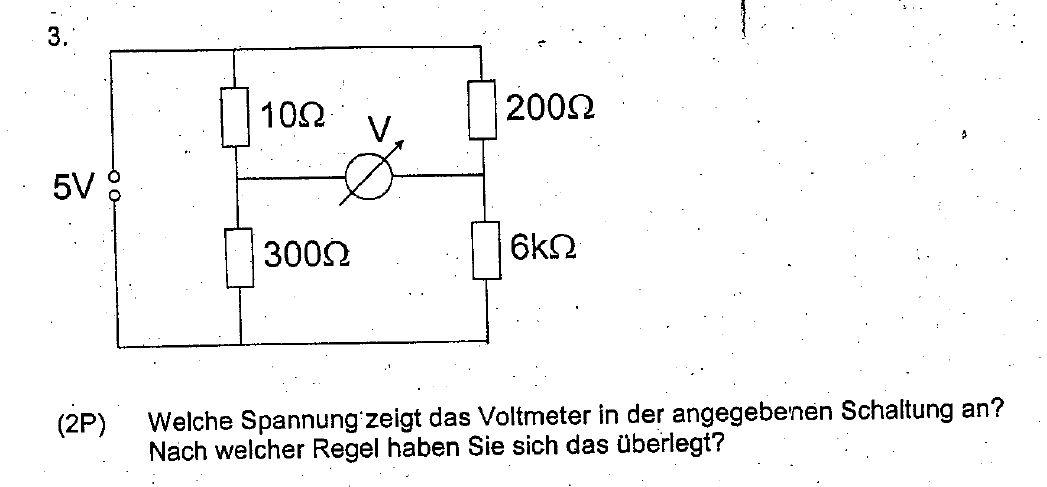

Alles ist mir zu viel. Ich geb' dir für die 2. Aufgabe einen Tipp:
Ein Voltmeter hat einen so hohen innenwiderstand, dass praktisch kein Strom durchfließt.
Du hast 2 x 2 hintereinander geschaltete Widerstände parallel zueinander. D.h. an Ihnen muss jeweils insgesamt die gleiche Spannung abfallen >> Strom.
Mit dem Ohmschen Gesetz kommst du dann auf das Potential an den Punkten, an denen das Voltmeter abgreift. Die gemessene Spannung ist die dortige Potentialdifferenz.
