Widerstände in Reihe und Parallel

Joni · Anmeldungsdatum: 10.01.2011 Beiträge: 12

Die Zeit der Physikolympiade ist wieder einmal gekommen...
Und so habe ich auch diesmal wieder eine Frage:

Aufgabe 3
http://www.thueringerphysikolympiade.de/aufgaben_loesungen/p_2010/a_21_1_11.pdf

Gegeben sind ja die Werte, dass im gesamten Stromkreis eine Spannung von 5 Volt und eine Stromstärke von 0,1 Ampere herrschen. Das würde bedeuten, dass im Stromkreis ein Gesamtwiderstand von 50 Ohm ist. (

)

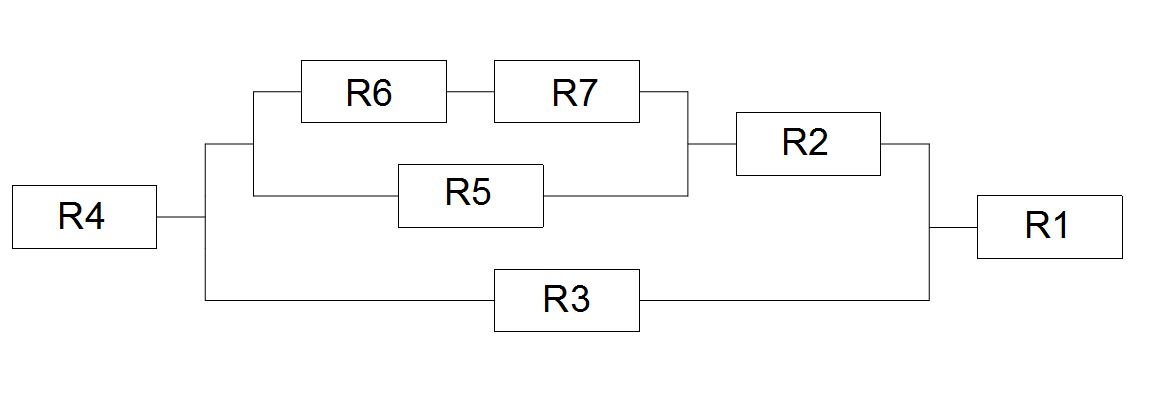

Nun habe ich den Stromkreis mit den Widerständen so aufgezeichnet, das man eindeutig erkennen kann, wo eine Reihenschaltung und wo eine Parallelschaltung vorliegt.
Im Anhang ist meine Überlegung

Als Rechnung habe ich aber dann herausbekommen:

Nun kommt aber, wenn man die Gleichung umstellt und Rgesamt = 50 Ohm einsetzt, für R5 ein Wert von -0,03 Ohm raus.
Einen negativen Widerstand gibt es nicht. Was mache ich falsch?
Stimmt meine Rechnung nicht, oder meine Zeichung`?

Mfg Joni

Quant · Anmeldungsdatum: 18.05.2011 Beiträge: 92

Für die Parallelschaltung gilt:

Gruß

Limes90 · Anmeldungsdatum: 03.11.2010 Beiträge: 39

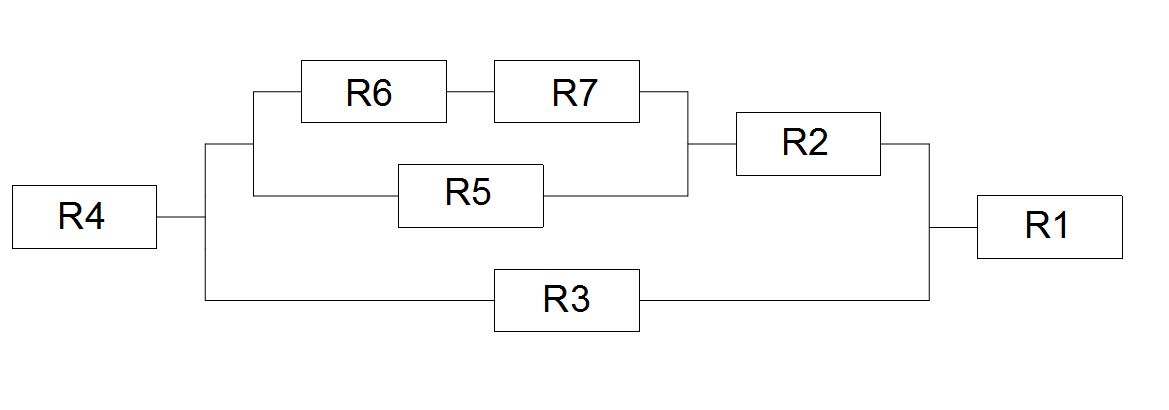

Der Schaltplan sieht meiner Meinung nach gut aus. Du musst eben aufpassen, denn 1/R ist nicht R.

Joni · Anmeldungsdatum: 10.01.2011 Beiträge: 12

Kann man das dann eigentlich in einer Formel zusammenfassen?

Joni · Anmeldungsdatum: 10.01.2011 Beiträge: 12

okey...
habs raus
viielen dank für die Hilfe Limes90

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Und was hast Du herausbekommen? Deine Formel im Eröffnungspost ist jedenfalls falsch.

Catweasel · Anmeldungsdatum: 06.08.2011 Beiträge: 330

Also ich krieg 138 Ohm raus, würde mich auch mal interessieren ob das stimmt.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Joni · Anmeldungsdatum: 10.01.2011 Beiträge: 12

jop habs auch so raus. mein großer Fehler war, das ich nicht den Reziprogwert von der Parallelschaltung genommen habe...
