Stahlhammer Verfasst am: 21. Dez 2011 14:01 Titel: Suche Oszillogramm zum invertierenden Operationsverstärker

Hallo zusammen
Ich hatte einen Versuch zum Thema "invertierender Operationsverstärker.
Wir haben da auch einen Oszillator angeschlossen und geschaut, wie die Kurven aussehen.
Wir haben die Eingangsspannung eingestellt und den Ausgangsstrom gemessen.
Jetzt brauche ich für den Praktikumsbericht schematisch ein Bild des Oszillogramms, wenn der Sättigungsbereich erreicht wird.

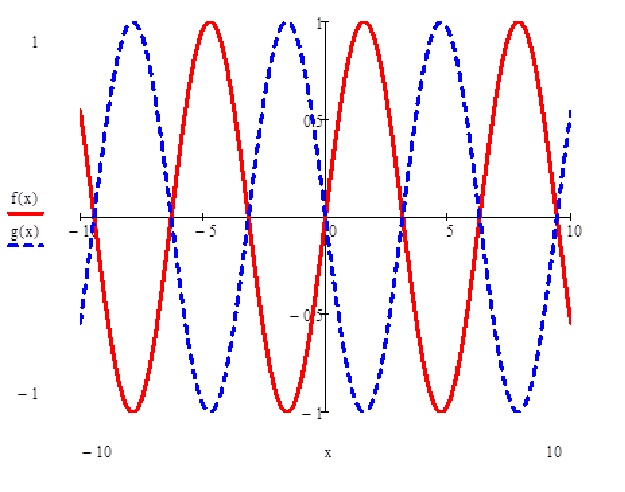

Ich habe schon ein "Bild" mit mathcad gemacht, wenn der Sättigungsbereich noch nicht erreicht wird. Es soll alles nur scheatisch sein.

Danke schonmal im Vorraus!
