 JOberst Verfasst am: 21. März 2012 19:38 Titel: Ersatzspannungsquelle |
 |
|
Hallo!
In angehängtem Netzwerk sei die Spannungsquelle durch eine Stromquelle ersetzt worden, die 1A liefert. Nun soll darauf basierend eine Ersatzspannungsquelle berechnet werden.
Für die Ersatzspannung habe ich 30V, die auch laut Lösung richtig sind. Den Wert für Ri, also den Innenwiderstand von 135 Ohm bekomme ich aber nicht! Es ist doch so, dass der Zweig mit der (nun) Stromquelle komplett entfernt wird und die Widerstände aus Richtung der Klemmen zusammengefasst werden, richtig?
Dann komme ich auf 120 Ohm, weil ja R4 und R2 = 60; +R6 = 120; parallel R7 = 60; +35 +25 ...
Wäre für jeden Tip dankbar!
Der Kurzschlussstrom soll übrigens 0,222 A sein, der Wert stimmt aber auch nur mit den 135 Ohm.

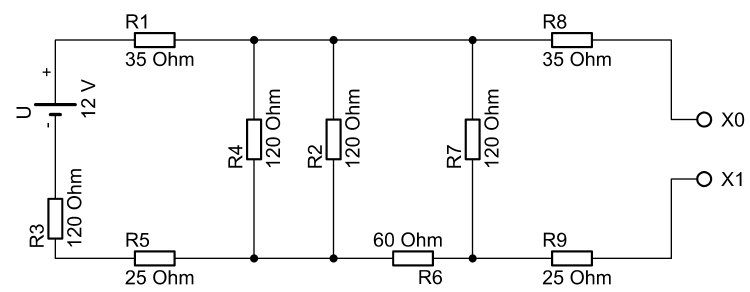

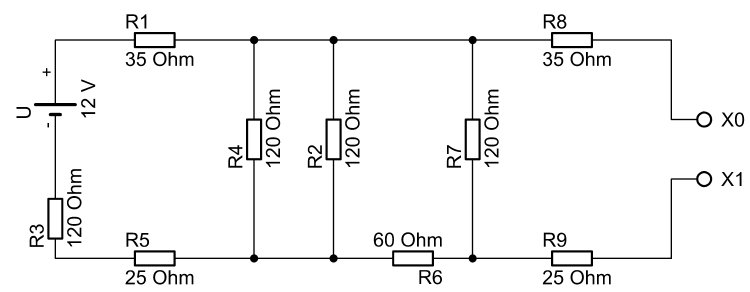

| Beschreibung: |
| Statt der Spannungs- sei eine Stromquelle angeschlossen. |
|
Download |
| Dateiname: |
Ersatzspannungsquelle2.jpg |
| Dateigröße: |
22.44 KB |
| Heruntergeladen: |
513 mal |
|
|
 |
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 21. März 2012 19:48 Titel: |
|
|
|
Ri=120Ohm ist richtig, sofern die Aufgabe tatsächlcih so gestellt ist, wie du es geschrieben hast.
|
|
|
JOberst
Anmeldungsdatum: 18.03.2012
Beiträge: 69
|
| JOberst Verfasst am: 21. März 2012 19:58 Titel: |
|
|
|
Danke. Der Herr Laborleiter scheint die Aufgaben mit der heißen Nadel gestrickt zu haben (oder die Lösungen). Das kostet jedes Mal Zeit wenn man partout nicht auf seinen Wert kommt ...
|
|
|
|
|
