Problem bei der Balkenbiegung

PostalService · Gast

Hallo,

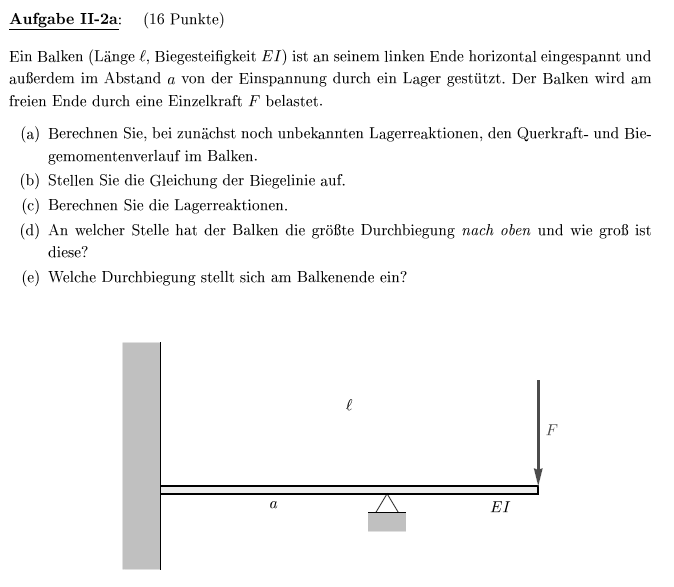

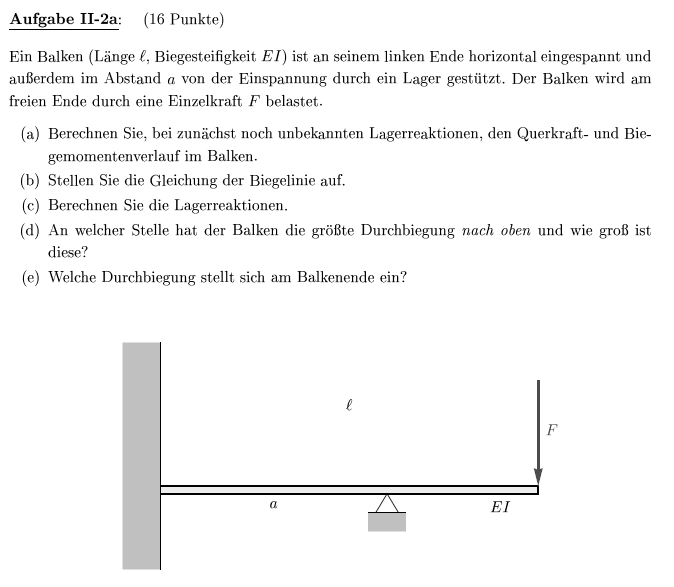

ich finde einfach keinen Zugang der der angehängten Aufgabe!

Bis jetzt habe ich nur mit Balken gerechnet, die mit einer Streckenlast belastet sind. Da führt Integration und Konstantenbestimmung zum Ziel.

Ich habe mal versucht, dass links des Lagers freizuschneiden und komme dann auf folgenden Momentverlauf:

M(x)=-B(a-x)-F(l-x) mit B=Reaktionskraft des Lagers

Nur leider erfüllt sich dann M(l)=0 nicht. Aber so müsste es ja bei einem freien Ende sein.

Bin wirklich ratlos. Eine Tutoriumsaufgabe war so ähnlich und dort konnte man den Momentenverlauf so einfach aufstellen. (kann ich ja mal nachliefern...)

Ich hoffe, ihr könnt' mir da weiterhelfen, dann am Freitag ist Klausur angesagt... :sad:

Gast

grob geschätzt, am Balkenende doppelt soviel wie am höchsten Punkt, mit umgekehrtem Vorzeichen ... Augenzwinkern

PostalService · Gast

Klasse Aussage!

Dann setz doch mal a=0.001L !

Meinst du dann wirds auch was?
