Ersatzschaltbild einer Diode

JOberst · Anmeldungsdatum: 18.03.2012 Beiträge: 69

Hallo!

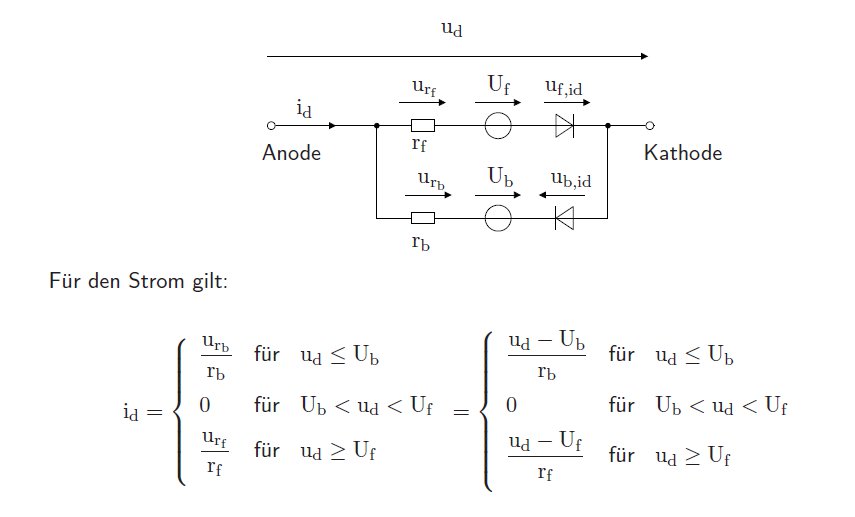

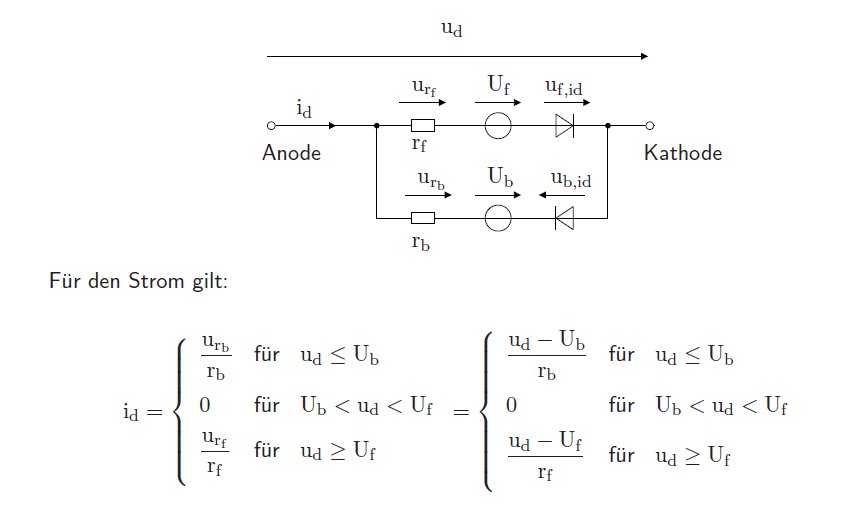

Ich habe Probleme, das angehängte Ersatzschaltbild einer Diode zu interpretieren und wäre für Hilfe dankbar.

Klar ist: Die idealen Dioden fallen weg, wenn sie leiten. Andernfalls blockieren sie. Hier entscheidet sich also, ob Strom durch den Zweig fließt oder nicht - dann automatisch durch den anderen.
Die Diode hat außerdem einen (Gleichstrom-?)Widerstand rf bzw. rb und liefert eine gewisse Spannung Uf bzw. Ub.

Der Untere Zweig ist also für Sperr- und Durbruchbetrieb, der obere für Durchlassbetrieb. Richtig?

Wo es bei mir aber komplett aufhört ist die Erklärung zum Diodenstrom id. Sind die drei Punkte rechts jeweils auf die drei links bezogen, oder wie ist es zu verstehen, dass die Bedingungen (z.B. ud <= Ub) jeweils zwei mal vorkommen? Im Grunde also: Wie berechnet sich nun der Strom im Durchlassbetrieb?
