Widerstände im Stromkreis

mannohmann · Anmeldungsdatum: 06.06.2012 Beiträge: 11

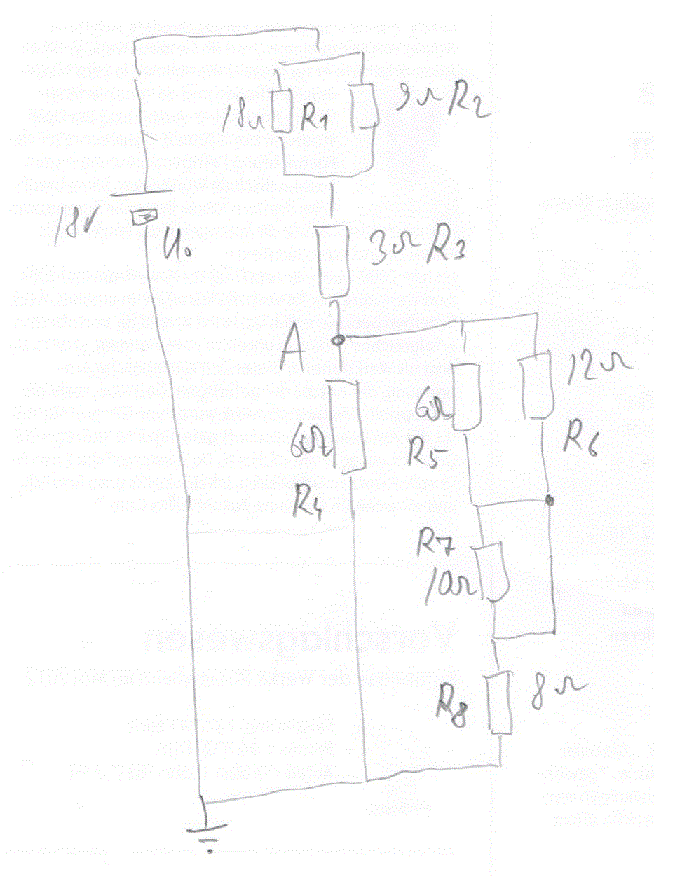

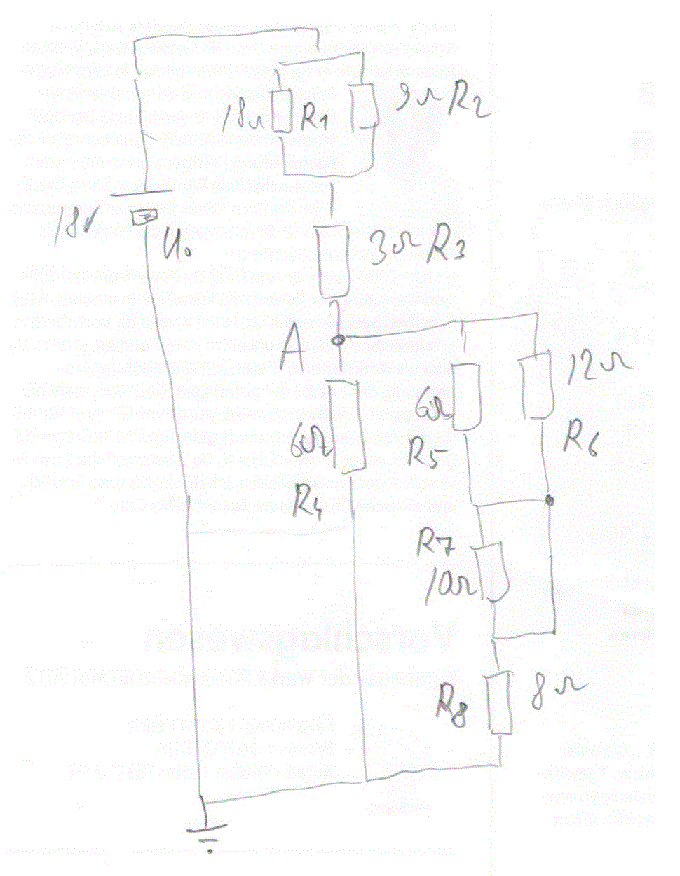

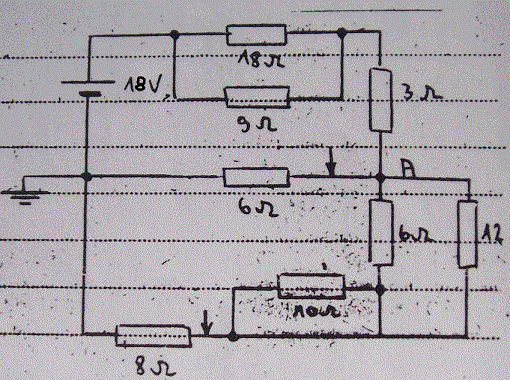

Der Link führt zu einem Bild in dem ein Stromkreis zu sehen ist.
Zu brechnen ist der gesamte Widerstand, der die 18 Volt Batterie (Spannungsquelle) belastet.
Ich bin mir nicht sicher ob ich nur die Widerstände aus dem oberen Rechteck zusammenrechnen muss oder die des gesamten Stromkreises.
Weiß das jemand?
Außerdem soll ich das Potential in Punkt A berechnen, auch hier weiß ich nicht welche Widerstände dazu hinzuzunehmen sind.

(Nur zu Information: Das Zeichen links steht für eine Erdung)

http://www.imagebanana.com/view/g2bh28iu/Unbenannt.png

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Natürlich mußt du alle Widerstände in die Rechnung einbeziehen! Die 4 unteren Widerstände beeinflussen alle den 6 Ohm - Widerstand (den zwischen Masse und A).
Was ist mit dem 10 Ohm - Widerstand? Es sieht aus, als ob er kurzgeschlossen ist. grübelnd

Kurz vor dem Ende deiner Rechnung hast du dann eine Reihenschaltung aus
- der Kombination 18 Ohm / 9 Ohm (oben),
- 3 Ohm (rechts oben) und
- den 6 Ohm mit "Anhang" (unten).
Dann kannst du ausrechnen, wie groß der Spannungsabfall über letzterer Kombination ist und hast das Potential im Punkt A!

mannohmann · Anmeldungsdatum: 06.06.2012 Beiträge: 11

Jetzt nochmal auf deutsch! Big Laugh

Ich muss leider zugeben, dass ich bei Stromkreisen kein bisschen aufgepasst habe. Wie groß ist denn der Gesamtwiderstand? Möglicherweise bitte mit Rechnung, damit ich es nachvollziehen und evtl. verstehen kann.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Versuche immer eigene Zeichnung zu zeichnen
Die Originalzeichnungen sind oft unübersichtlich.
Rechne alle Widerstandsgruppen aus.
Alle Widerstände brauchen dafür eigene Numerierung,
sonst kann man die Formel schlecht aufschreiben.

Gesammtwiderstand Rges bestimmt die Stromstärke I ges =U0/Rges.
Spannungsabfall z.B. am R3 wird so gerechnet. U3 =R3*Iges
