Hallo zusammen, bei der Aufgabe 5 bei uns im Buch habe ich nicht so recht eine Vorstellung, wie sie zu lösen ist.

Paralleles Licht fällt unter dem Winkel

schräg auf ein optisches Gitter und wird unter

abgelenkt.
a.) Zeigen Sie, dass im gezeichneten Fall der resultierende Gangunterschied

ist.

b.) Skizzieren Sie die Wellenstrahlen, bei denen der Gangunterschied

Ich habe keinen so wirklichen Ansatz, könnt ihr mir sagen, was gemeint ist, dann versuche ich es erstmal selber. Hilfe

LG, Krachi

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

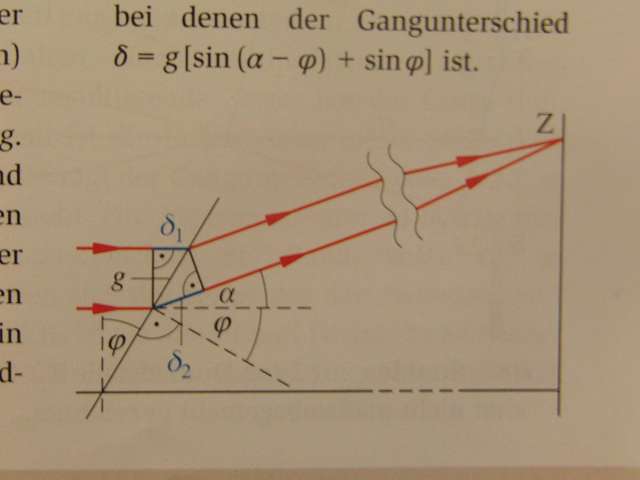

Hier ist noch eine Skizze, um zu zeigen, was gemeint ist.
Irgendwie verändert sich ja der Einfallswinkel des Lichtes. Die Gitterkonstante wird ja kleiner, weil das Gitter schräg ist (Weniger Licht kommt durch).
Zusätzlich wird der Winkel Psi eingeführt.

Ich habe aber keinen Schimmer, wie ich das mathematisch begründen soll! Hilfe

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

Gangunterschied = Delta2-Delta1
