Gemischte Reihen-Parallelschaltung Gesamtwiederstand ?

jaykop · Anmeldungsdatum: 20.06.2012 Beiträge: 10

Hallo,

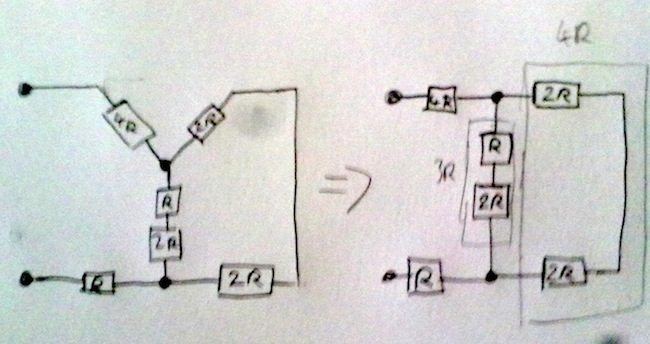

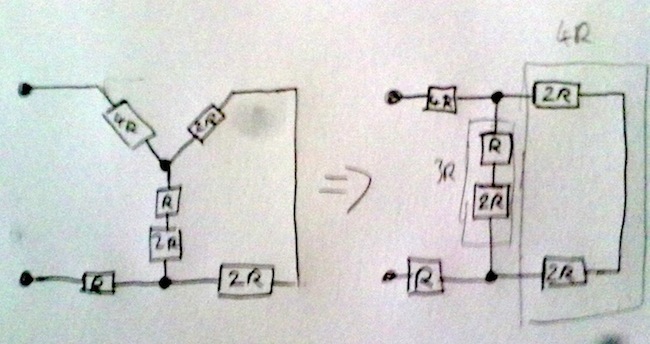

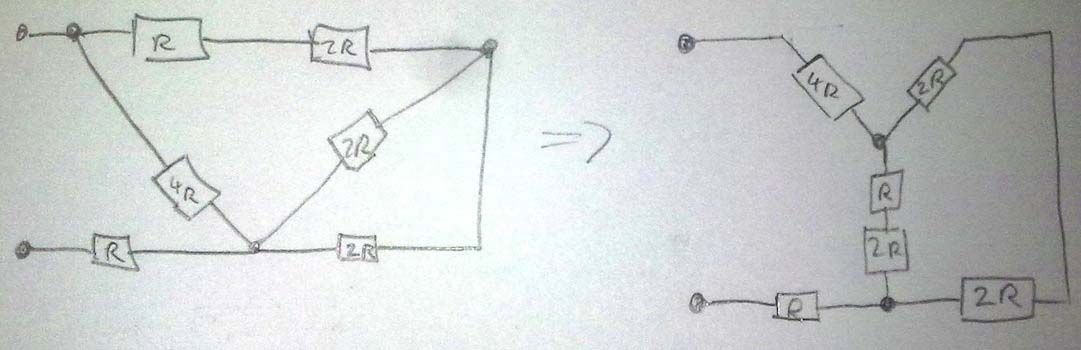

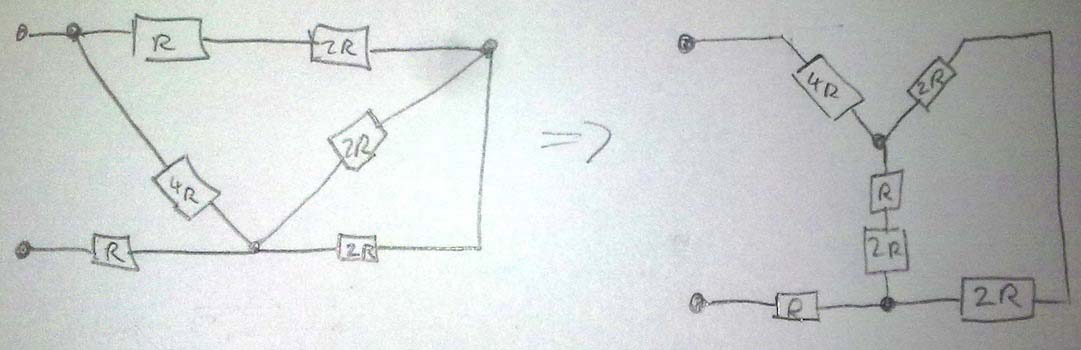

habe hier eine Gemischte Dreieck Schaltung bei dem ich den Gesamtwiederstand berechnen soll. Ich habe diesen Dreieck in eine Sternschaltung umgewandelt und den Gesamtwiederstand versucht zu berechnen. Aber die Lösung ist glaub ich so nicht korrekt oder ?

Ich hoffe das man den Rechenweg Nachvollziehen kann.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Mal abgesehen davon, dass die komischen Umrechnungen nicht nachvollziehbar sind, handelt es sich hier nicht um eine gemischte Dreieckschaltung, sondern um eine gemischte Reihen-Parallelschaltung.

Von rechts nach links:

LaberLu · Gast

Dreiecks-Stern Transformationen braucht man eigentlich erst, wenn man mehr als 2 Eingänge hat. Nur weil jemand etwas Dreieckig zeichnet ist es noch lange keine Dreiecksschaltung Big Laugh

Habs dir hier mal aufgemalt:
desmond.imageshack .us/Himg716/scaled.php?server=716&filename=unbenanntjek.png&res=landing
(musst das Leerzeichen vor dem .us entfernen, darf als Gast keine Links posten)

jaykop · Anmeldungsdatum: 20.06.2012 Beiträge: 10

Danke euch beiden.

Habe es leider nicht gesehen das es sich um eine Reihen und Parallelschaltung handelt. Jetzt weiss ich es aber dank euch.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Was war die Aufgabe? Jedesmal hast du neue Schaltung gezeichnet.
Die Idee eine Zeichnung umzuzeichnen ist sehr lobenswert, aber du
muss dies "sauber" machen, also jeden Knoten vergleichen.
Wenn du in Originalzeichnung alle Knoten mit Buchstaben vermerkst
und alle Widerständen eigenen Namen gibst R1,R2..., dann werden dir
in der Zukunft solche Fehler deutlich seltener passieren.

jaykop · Anmeldungsdatum: 20.06.2012 Beiträge: 10

@D2

ist ein guter Tip. Ich werde versuchen dies so umzusetzen.
