Generator Spulen

ouadral86 · Anmeldungsdatum: 31.10.2012 Beiträge: 4

Hallo liebe Physiker,

es geht um die Spulen eines (sehr kleinen)Generators, ich habe mir dazu Gedanken gemacht und im Internet recherchiert, aber: keine hilfreichen Infos gefunden!
Also jetzt meine Frage an euch, was ist besser?

Nr.1(klassisch):
http://www.pic-upload.de/view-16694957/2012-10-31-14.06.59.jpg.html
Die Luftspule hat ein Loch (d=4mm), Gesamtdurchmesser ist 23mm, Tiefe 10mm.
Ich verwende für die Spule Nr.1:0.5mm Kupferlackdraht, Gesamtlänge des Drahtes ca. 17.5m(ergibt ca 1.5Ohm), Windungsanzahl N=400

Nr.2:

http://www10.pic-upload.de/thumb/31.10.12/g4qvriku9luz.jpg
Das sind eigentlich mehrere kleine Luftspulen sehr nah beieinanderstehend. Das Loch der kleinen Luftspulen hat d=2mm, Tiefe 10mm, Windungsanzahl N=20 --> jede kleine Spule verbraucht ca. 126mm Kupferlackdraht, dann geht's rüber zu nächsten über einen Weg von 10mm usw. Insgesamt sollen so ebenfalls insgesamt 400 Windungen über die 20 kleinen Spulen erreicht werden. Diesmal werden jedoch nur 2,72m Kupferlackdraht verbraucht.

Ich frage aus dem Grund, weil es verdammt mühselig ist die kleinen Spulen zu wickeln. Der klassische Weg ist definitiv der "gemütlichere". Vielen dank für die Antworten.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Welche Eingenschaften der Spulen sollen verglichen werden?
Kleine Spule (Windungszahl gering, umspannende Fläche klein) hat meistens niedrige Güte
(hängt auch vom Drahtdurchmesser und Leitungsfähigkeit des Drahtes und verwendete Frequenz ab).

ouadral86 · Anmeldungsdatum: 31.10.2012 Beiträge: 4

Was bringt mehr Stromstärke(auch wenns im mA-Bereich ist)... Drahtdurchmesser ist 0,5mm

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

ouadral86 · Anmeldungsdatum: 31.10.2012 Beiträge: 4

So: http://www.youtube.com/watch?v=bfgzfl69Q20

Und meine Endlösung ist eigentlich eine Ring-Spule(Innenumfang 53,7cm, Außenumfang 68,2cm)) mit ca. 24360 Windungen, auf 20 Lagen und einer Gesamtdrahtlänge von ca. 1,1km(0,5mm Drahtdurchmesser). Ich will einfach nur mit den verschiedensten Spulenformen rumspielen. Das wird ein Spaß, 1,1km Draht... ^^
Für die "Gates" benutze ich diese Magnete:
http://www.magnet-shop.net/Neodym-Magnete/Scheibenmagnete/Scheibenmagnet-%D8-70-x-70-mm-N40-Nickel-haelt-17-kg::442.html
Am Anfang sind es nur 6 Gates mit jeweils 10 Magneten, die alle nach innen mit dem Nordpol zeigen. Eigentlich so wie im Video, nur das meine Spule eine durgehende sein wird.(Im Video sind es ja 8 (in Reihe geschaltete?) Spulen)

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Produziert dein Generator Gleichstom?
Wahrscheinlich nicht, sondern der Strom wird gleichgerichtet.

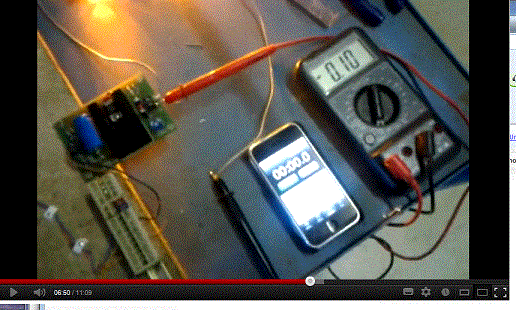

Es sind übrigens nur 0,1 A also 100 mA(falls Bereich 20 A gewählt ist).
Es tut mir sehr leid, aber ich kann keine Vorteile gegenüber anderen Generatoren erkennen(Wirkungsgrad scheint recht klein zu sein).
Die Spulen hindern sich gegenseitig, da diese nicht synchron arbeiten können(Auf einem 2 Kanal Oszilloskop wird man dies deutlich erkennen können)
Ich befürchte auch, dass eine Ringspule bei so einer Anordnurg überhaupt gar keinen Strom produzieren kann, da diese wahrscheinlich in sich geschlosenen Eisenkern tragen wird.
Was ist dein Ziel wenn ich fragen darf?

ouadral86 · Anmeldungsdatum: 31.10.2012 Beiträge: 4

Hello again, sorry für die etwas späte Antwort, ich war in Österreich! ^^ Der Generator wird natürlich im Spiel mit einem Brückengleichrichter betrieben. Mein Generator wird auch weniger Strom produzieren, als der Generator im Video(ist ja auch kleiner).
