Schaltplan Hilfe!!!

kevkev · Anmeldungsdatum: 21.11.2012 Beiträge: 2

Meine Frage:
Hallo wir haben vor einigen Wochen ein Experiment gemacht nun was ich nicht mehr was wir mit welchen Verbindungskabel verbunden. Hier ein Link wo der Schaltplan dargestellt ist( es handelt sich um eine pdf, keine Sorge kein Virus):

http://www.schlaefendorf.de/schule/physik/kl8/lb3/Physik-8lb3.2-Experiment_UI_einfacher_Stromkreis.pdf

Wir haben folgende Gegenstände verwendet: Steckplatte (grundbrett), Leitungsbausteine (die man auf die Steckplatte stecken kann als verbindungen) , Verbindungskabel, Widerstände, Stromversorgungsgerät, 2 Multimetern.

Ich weiss jetzt nicht wie viel Kabel wir verwendet haben oder geschweige wie viel Kabel man wo anschließen muss z.b. Stromversorgungsgerät zur Steckplatte.

Bitte eine ausführliche Beschreibung. Danke im voraus.

Meine Ideen:
Durchführung: An der Spannungsquelle wird die Spannung von 2V bis etwa 30V schrittweise erhöht mit verschiedenen Widerständen. Die eingestellt Spannung wird jeweils am Spannungsmesser und die Stromstärke am Strommesser abgelesen (Multimetern).

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Was erwartest Du?

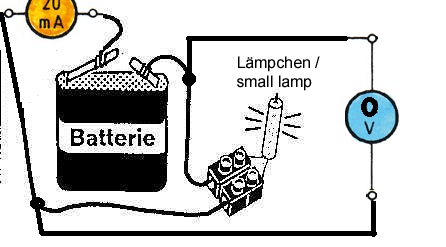

Ähnliche Bilder?
