 fazerox Verfasst am: 02. Dez 2012 20:20 Titel: Widerstandsbrechnung-Hilfe |
 |
|
Meine Frage:
Hey Big Grin
Ich benötige Hilfe bei einer Aufgabe zum Thema Widerstandsberechnung.
Ich schreibe morgen ne Klausur und ich kriege eine Aufhabe nicht hin.
Ich verstehe die Aufgabe d nicht.
Habe den rest bereits gelöst.
Ich weiß einfach nicht, ob was kurz geschloßen wird oder nicht und wie ich diese Aufgabe zu berechnen habe.
Hier das Bild:
http://imageshack.us/photo/my-images/195/widerstnde.jpg/
Meine Ideen:
Wie gesagt ich komme gar nicht voran bei der d.
Deswegen auch keinen Lösungsansatz
|
|
 |
erkü
Anmeldungsdatum: 23.03.2008
Beiträge: 1414
|
| erkü Verfasst am: 02. Dez 2012 21:22 Titel: |
|
|
d):
 \parallel R_3)
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
fazerox1
Anmeldungsdatum: 02.12.2012
Beiträge: 3
|
| fazerox1 Verfasst am: 02. Dez 2012 21:41 Titel: |
|
|
|
Für was steht dieses ll ? sorry für die blöde Frage, aber diese Schreibweise hatten wir nicht.[/quote]
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 02. Dez 2012 22:02 Titel: |
|
|

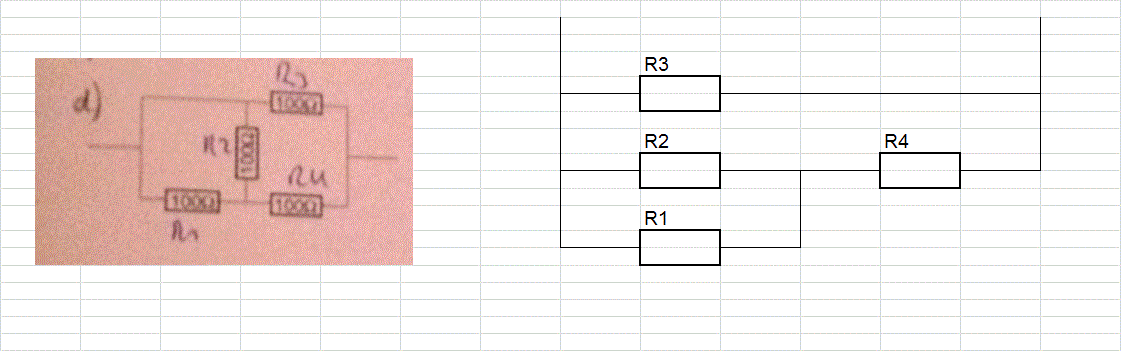

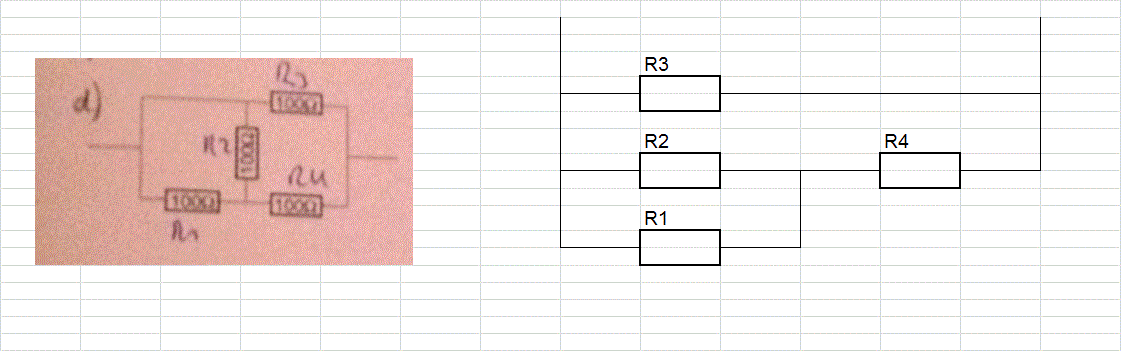

s. Unten
| Beschreibung: |
|
Download |
| Dateiname: |
Widerst.gif |
| Dateigröße: |
39.85 KB |
| Heruntergeladen: |
483 mal |
_________________
Lösungen gibt es immer, man muss nur darauf kommen. |
|
|
fazerox1
Anmeldungsdatum: 02.12.2012
Beiträge: 3
|
| fazerox1 Verfasst am: 02. Dez 2012 22:29 Titel: |
|
|
Erstmal ein großes Dankeschön an alle
Das würde laut der Skizze bedeuten, dass wenn alle Widerstände = 100 Om wären würde R(Ges)=60 Om sein?
|
|
|
erkü
Anmeldungsdatum: 23.03.2008
Beiträge: 1414
|
| erkü Verfasst am: 02. Dez 2012 22:54 Titel: |
|
|
Hey, bestimmte Werte sind uninteressant bzw. etwas für Rechenknechte.
Was interessiert, ist die Beziehung von  zu den geg. Widerständen, also die Funktion
<br />
)
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
fazerox1
Anmeldungsdatum: 02.12.2012
Beiträge: 3
|
| fazerox1 Verfasst am: 02. Dez 2012 23:09 Titel: |
|
|
|
Aber für die Arbeit sollen wir R(Ges) ausrechnen :S
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 02. Dez 2012 23:15 Titel: |
|
|
| fazerox1 hat Folgendes geschrieben: | | Das würde laut der Skizze bedeuten, dass wenn alle Widerstände = 100 Om wären würde R(Ges)=60 Om sein? |
Ja
_________________
Lösungen gibt es immer, man muss nur darauf kommen. |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 02. Dez 2012 23:23 Titel: |
|
|
| fazerox1 hat Folgendes geschrieben: | | Aber für die Arbeit sollen wir R(Ges) ausrechnen :S |
Wenn, wie von Dir gesagt, alle Widerstände gleich groß sind, dann kannst mit der allgemeinen Größe R rechnen (R1=R2=R3=R4=R). Das ist allemal besser als mit Zahlenwerten zu rechnen. Erst ganz zum Schluss setzt du für R den gegebenen Wert, z.B. R=100 Ohm ein.
||R=\left( \frac{R}{2}+R\right) ||R=\frac{3}{2}R||R=\frac{3}{5}R=\frac{3}{5}\cdot 100\Omega=60\Omega)
|
|
|
|
