Unfreiwillige Spule?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
hover
Gast





Beitrag hover Verfasst am: 07. Dez 2012 21:58    Titel: Unfreiwillige Spule? Antworten mit Zitat

Für einen Stromverteiler habe ich zwei Leiter, PLUS und MINUS auf zwei konzentrischen Kreisen von 5 cm resp. 14 cm (in einer Ebene) angeordnet. Zwischen diesen Leitern mit konstantem Abstand von 4.5 cm liegen die Lasten, Brushless-Regler für Elektromotoren. Unter Vollast fliessen Ströme von ca. 100A durch diese Leiter.

Frage: Erzeuge ich mit einer solchen Anordnung ein Magnetfeld oder - wegen der konzentrischen Kreise - eben gerade nicht?

Danke für eure Hilfe!
D2



Anmeldungsdatum: 10.01.2012
Beiträge: 1723

Beitrag D2 Verfasst am: 08. Dez 2012 12:56    Titel: Antworten mit Zitat

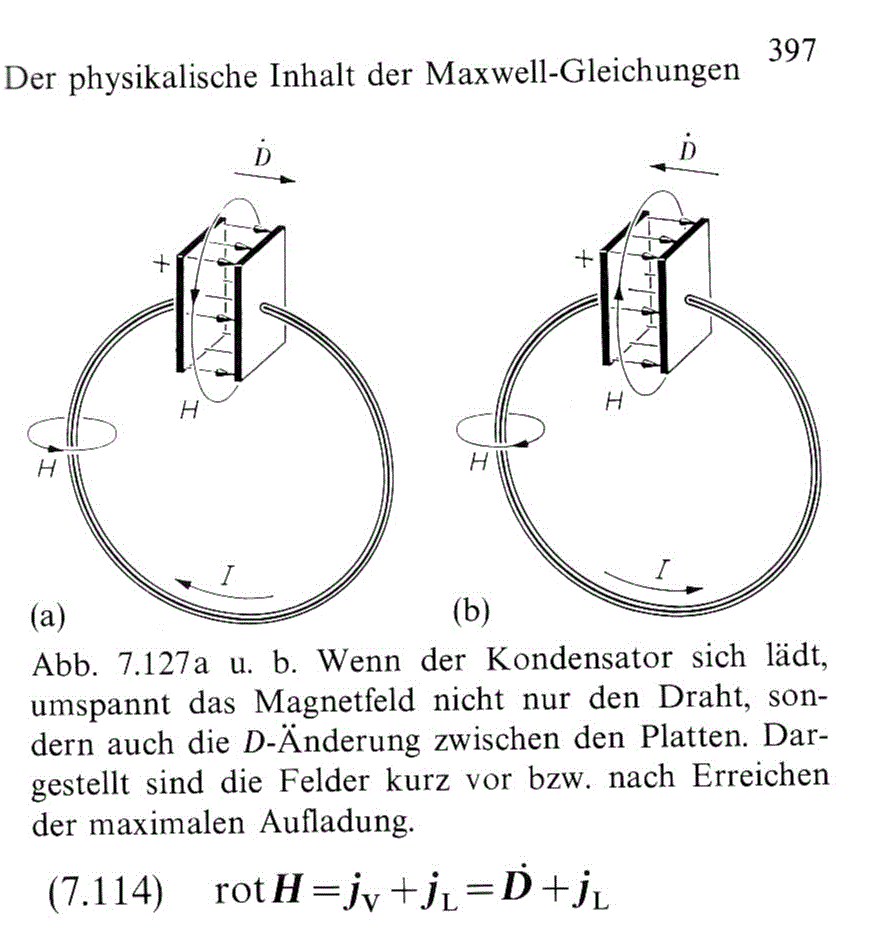

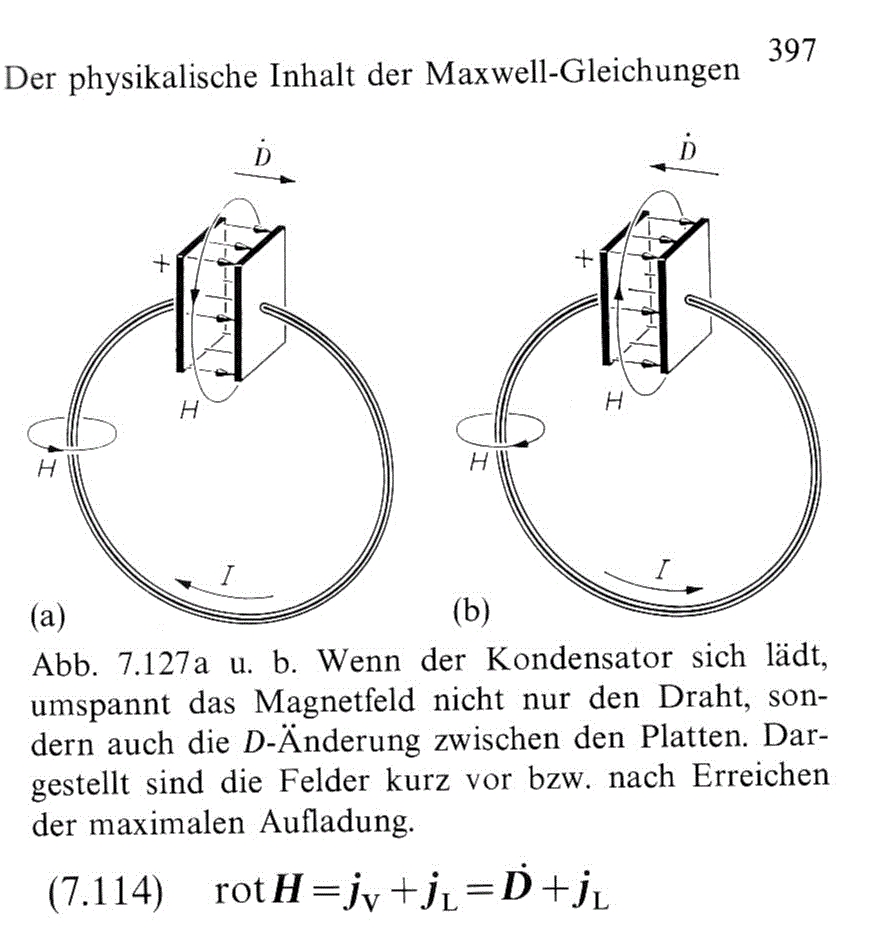

Kannst du bitte eine Zeichnung dazu machen?
Magnetfelder kann man kompensieren wenn die
Ströme in einem Koaxialkabel in entgegengesetzte
Richtung fließen. Sonst hat sogar Kondensator
zwischen der Platten ein Magnetfeld während
Lade-/Entladevorgangs(Verschiebungsstrom).



 Beschreibung:

Download
 Dateiname:  MagnKond.gif
 Dateigröße:  56.97 KB
 Heruntergeladen:  721 mal


_________________
Lösungen gibt es immer, man muss nur darauf kommen.
hover
Gast





Beitrag hover Verfasst am: 08. Dez 2012 20:53    Titel: Antworten mit Zitat

Danke für deine Antwort, D2.

Ich kann leider kein bild hochladen, ...

Stell dir vor, du ziehst einen Kreis mir einem Zirkel, Radius = 7 cm. Auf diesen Umfang legst du ein dickes Kupferkabel, den MINUS-Pol. Dann ziehst du einen kleineren Kreis mit gleichem Zentrum, mit Radius 2.5 cm. Auf dessen Umfang legst du den PLUS-Pol, ebenfalls ein Kabel. Diese beiden Leiter dienen der Speisung von 8 Brushless Reglern, die in der Mitte zwischen den zwei Kreisen installiert sind.

Frage: Erzeuge ich mit dieser Konfiguration ein Magnetfeld, das einen elektronischen Magnetkompass 7 cm über dieser Leiter stören könnte? Es fliessen Spitzenströme von ca. 100 Ampère.
D2



Anmeldungsdatum: 10.01.2012
Beiträge: 1723

Beitrag D2 Verfasst am: 08. Dez 2012 22:07    Titel: Antworten mit Zitat

Ganz einfach, hier deine Bilder hochladen, http://www.bilder-hochladen.tv/

Querverweis, so verändern, dass es nicht als Link erkannt wird.


http://www.bilder-hochladen.tv/pic/yMdK9KdA/

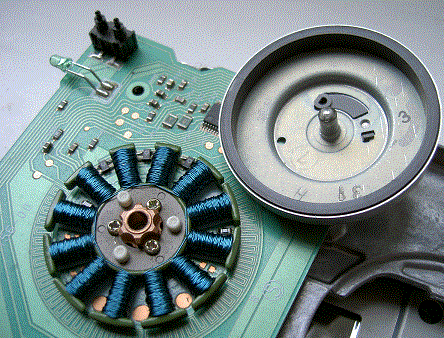

Aber ich habe immer noch nicht verstanden warum diese Ringe im Spiel sind
http://de.wikipedia.org/wiki/B%C3%BCrstenloser_Gleichstrommotor

P.S. Was sollen die 8 Brushless-Regler genau machen?
8 Magnetfelder erzeugen, die im Kreis liegen?
Wie sollen dann diese Einzelmagnetfelder im Raum orientiert sein?
Wieso sprichst über eine unfreiwilige Spule?



 Beschreibung:
 Dateigröße:  77.58 KB
 Angeschaut:  1153 mal




_________________
Lösungen gibt es immer, man muss nur darauf kommen.
hover
Gast





Beitrag hover Verfasst am: 09. Dez 2012 00:06    Titel: Antworten mit Zitat

Ok, entschuldige die unklare/unvollständige Beschreibung.

Es handelt sich um einen Stromverteiler für einen Multikopter. Dazu habe ich die beiden (parallel geschalteten) Akkus und die Stromversorgung für die 8 Brushless Regler über diese zwei "Ringleitungen verbunden". Anstelle eines Sternverteilers o.ä.

Ich möchte nun sicher sein, dass meine zwei "Ringleitungen" kein magnetisches Feld erzeugen, da sonst der eingebaute Kompass im Steuergerät beeinflusst würde.

Deshalb meine Frage, ob sich das magnetische Feld der zwei Ringe +/- aufhebt.
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 09. Dez 2012 01:49    Titel: Antworten mit Zitat

Die Ringleitungen erzeugen praktisch kein Magnetfeld, aber die Ströme, die radial vom Innenring zum Außenring fließen, die erzeugen kräftige Magnetfelder, die sich nicht aufheben.
D2



Anmeldungsdatum: 10.01.2012
Beiträge: 1723

Beitrag D2 Verfasst am: 09. Dez 2012 17:23    Titel: Antworten mit Zitat

Wenn ich richtig verstanden habe soll eine Stromversorgung stattfinden die:
1. Kreisrund sein kann/soll
2. Magnetische Felder sollen trotz großen Ströme, möglichst klein sein.

Was ist wenn die Versorgung über ein Kupferrohr erfolgt welches zu einem Kreis gebogen ist? Im Imnneren des Rohres verläuft die zweite , isolierte Kupferleitung als Kupferstab welcher vorher im Rohr platziert war. Die 9 Anschlüsse von außen löten, innere Anschlüsse 8+1 sind etwas kompliziert, aber nicht unmöglich. Löcher im Rohr bohren, so groß dass die isolierte Kupferstiffte durch passen, Löcher mit kleinerem Durchmesser in der innere Leitung bohren, Gewinde schneiden, Kupferstiffte reindrehen Stromverteiler anschließen.
Es gibt auch einfachere Methode, Kupferrohr zum Kreis biegen in Segmente schneiden und einzelne Abschnitte beider Ringleitungen zwischen den Stromverteiler mit diesen Segmenten aus dem Kupferrohr umhüllen. Segmente müssen el. Kontakt zu einer der Ringleitung haben.

Oder die Segmente aus einem Stahlrohr fertigen und die Leitungen abschirmen, dabei ist kein el. Kontakt nötig. Magnetische Linien werden das Rohr nicht verlassen.
Viel Spass beim Basteln.

_________________
Lösungen gibt es immer, man muss nur darauf kommen.
