E-Technik Beispiel

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Hallo!

Ich habe ein Problem mit dem E-Technik Beispielen. Ich weiß leider nicht wie am Besten rangehen an die Sache. Ich hab mal ein Beispiel, was wir aufbekommen, aber noch nicht durchgemacht habe, hochgeladen.

Vielleicht kann mir jmd eine Seite oder einen Tipp gehen wie und wo am Besten anfangen.

Danke und lg

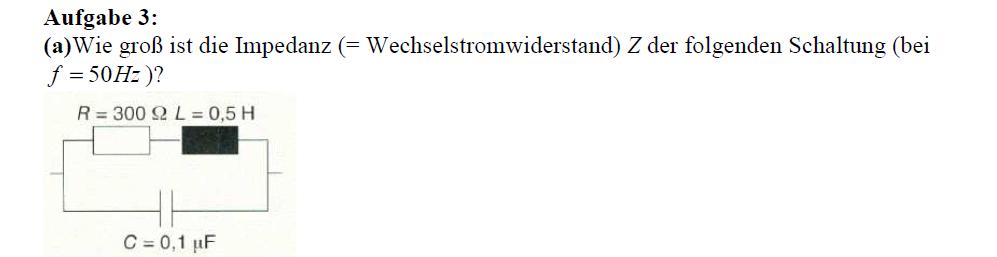

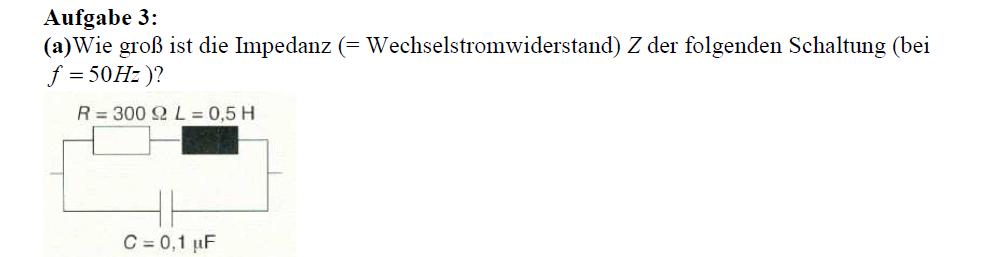

MrsTaylor hat dieses Bild (verkleinerte Version) angehängt:

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Du kennst doch bestimmt den Wechselstromwiderstand der Spule L sowie des Kondensators C, oder?

Viele Grüße
Steffen

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Bist Du sicher, dass das die originale Aufgabenstellung ist? Du kannst bereits im Kopf abschätzen, dass die parallele Kapazität praktisch keinen Einfluss auf die Gesamtimpedanz hat.

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Die Aufgabenstellung ist 1:1 kopiert ja.

Ich weiß nur, dass ich hier eine Serienschaltung und eine Paralellschaltung habe. Das wars dann aber leider auch schon.

Wie ich das in komplexe Zahlen verwandeln kann ist mir nicht bewusst.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Du hast wirklich noch nie was von

und

gehört? Dann wirst Du diese Aufgabe nicht lösen können.

Vielleicht hat sich Euer Lehrer geirrt und die Aufgabe zu früh aufgegeben.

Du kannst natürlich mal versuchen, mit den üblichen Regeln für Reihen- und Parallelschaltung diese drei Widerstände zu einem zusammenzufassen. Wir helfen auch gerne dabei. Aber eigentlich ist es Aufgabe Eures Lehrers, dies zu üben.

Viele Grüße
Steffen

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Nein, dass werde ich aber gleich mal ändern.. =) und mich dann wieder melden..

Hast du vielleicht eine Empfehlung zum einlesen?

lg

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

http://roehrenfibel.files.wordpress.com/2008/08/impedanz2.pdf

http://www.elektroniktutor.de/analog/zkomplex.html

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Hab mir das jetzt mal ein bisschen angeschaut und bin auf folgendes gekommen:

Zuerst schau ich mir die Reihenschaltung

an:

oder auch

Jetzt muss ich noch die Serienschaltung berechnen:

wobei

Wie errechne ich aber nun

Und wie komme ich hier auf den Real und Imagteil?

Danke &

Liebe Grüße

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wie errechne ich aber nun

??

Aber warum so umständlich? Damit bist du ja auch noch nicht viel weiter. Nutze doch einfach die Formel für die Parallelschaltung zweier Widerstände, die Du aus der Gleiochstromlehre bereits kennst: Produkt der beiden Widerstände dividiert durch die Summe der beiden Widerstände.

Dabei ist

und

Wie Du an diesem Ergebnis siehst, hättest Du bei Vernachlässigung der Parallelkapazität im Betrag einen Fehler von weniger als 0,5% und im Phasenwinkel eine Differenz von 0,5° gemacht. Insofern ist die Aufgabenstellung ein bisschen unglücklich gewählt.

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Ich Danke dir!

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Ja, da hab' ich mich verschrieben. Es muss natürlich heißen

Der komplexe kapazitive Widerstand ist

Dabei wird

als Betrag des kapazitiven Widerstandes

bezeichnet.

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Ja, das könnte man so sagen, aber einfacher ist die Umformung

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

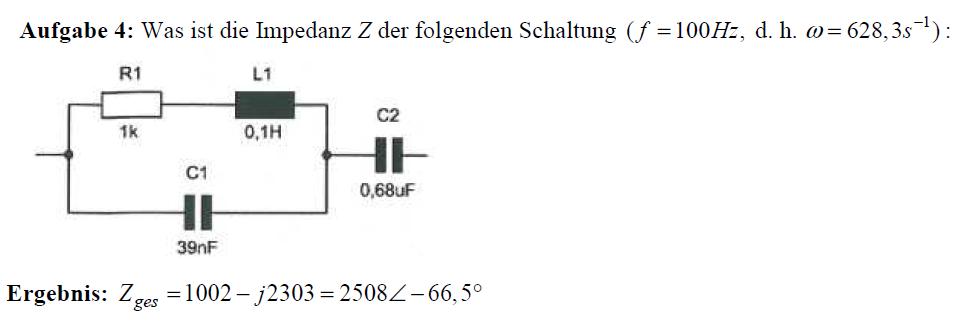

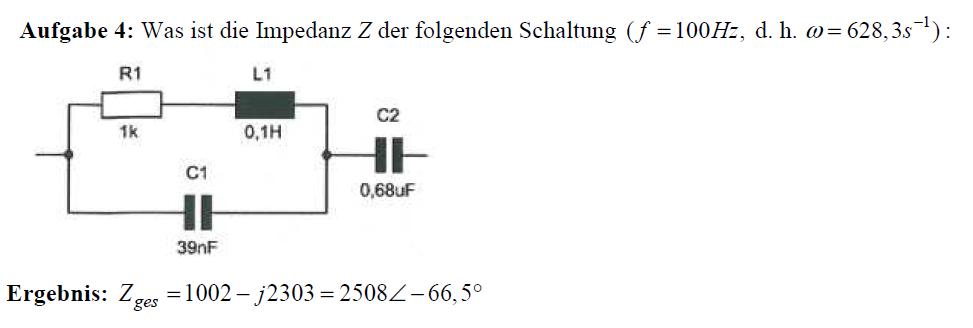

Danke dir!! Super!! Ich hab leider noch ein zweites hier. Ich kann das ja wieder über den gleichen weg machen oder? Ich probiers einfach mal:

Ich dachte ich rechne zuerst wieder die Parallelschaltung aus und addiere dann den

dazu oder? also:

In die Formel eingestzt ergibt das:

und dazu addiere ich:

Kann ich das so rechnen?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Alles richtig! Du hast zwar einmal eine 10^-9 statt 10^-6 beim zweiten Kondensator, aber trotzdem dessen Impedanz und auch den Rest richtig berechnet.

Viele Grüße
Steffen

MrsTaylor · Anmeldungsdatum: 04.01.2013 Beiträge: 21

Danke dir!! =)
