Spannungsteiler-Bestimmung eines Spannungsabfalls

Studi · Anmeldungsdatum: 27.01.2013 Beiträge: 42

Guten Morgen,
ich habe gerade ein kleines Problem mit dem Spannungsteiler und komme leider nicht aufs richtige Ergebnis.

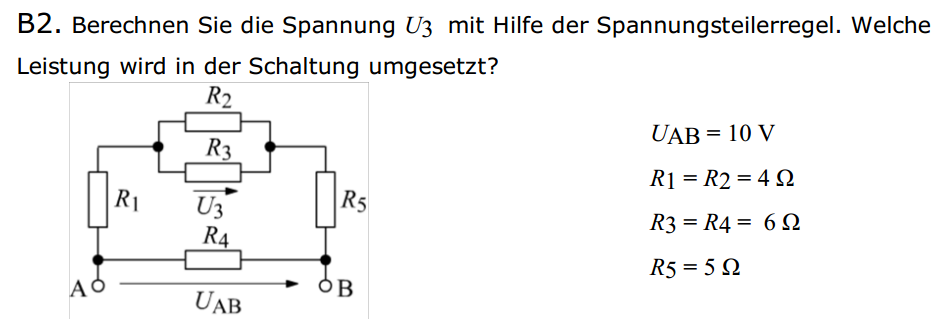

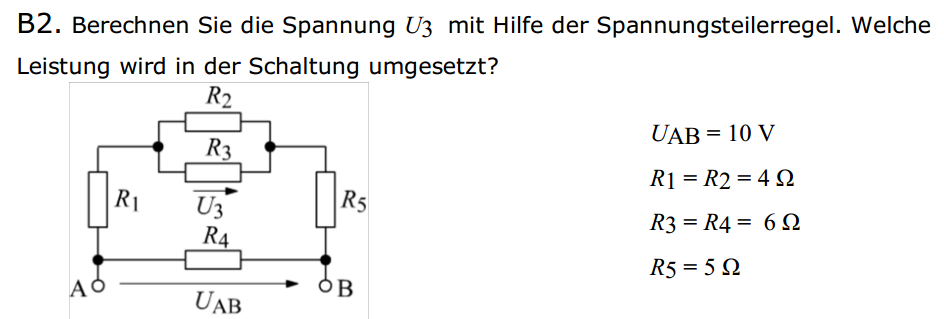

Ich muss in der Aufgabe die Spannung U3 bestimmen und habe mir folgende Gedanken gemacht:

R4 liegt parallel zu R1+R2||R3||+R5 und deswegen habe ich beim Spannungsteiler einfach nur den Zweig ohne R4 betrachtet, weil an R4 ja die gleiche Spannung anliegt wie bei R1+R2||R3||+R5 oder?

Dann habe ich berechnet

Das Ergebnis ist leider falsch und deswegen würde ich mich sehr über Hilfe freuen. Hilfe

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Fasse erst

zusammen und denk dir die Schaltung nochmal mit dem Ersatzwiderstand. Danach kannst du einfach mit Spannungsteilerregel die fehlende Spannung berechnen.

Studi · Anmeldungsdatum: 27.01.2013 Beiträge: 42

Vielen Dank! Somit ist die Aufgabe gelöst. Thumbs up!
