Kondensator an Spannungsteiler.

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

Hi,

Ich habe einen Spannungsteiler aus zwei gleichen Widerständen. Jetzt möchte ich einen Kondensator zu dem zweiten Wiederstand Parallel schalten.

Wen Uges 12V beträgt, Würden ja (ohne Kondensator) an jedem Widerstand R1 sowie R2 jeweils Die halbe spannung abfallen.

Wie ist das jetzt mit dem Kondensator, Liegen an ihm auch 6V an, wenn er voll geladen ist oder läd er sich auf 12V auf? Wenn ja bitte Erklärung.

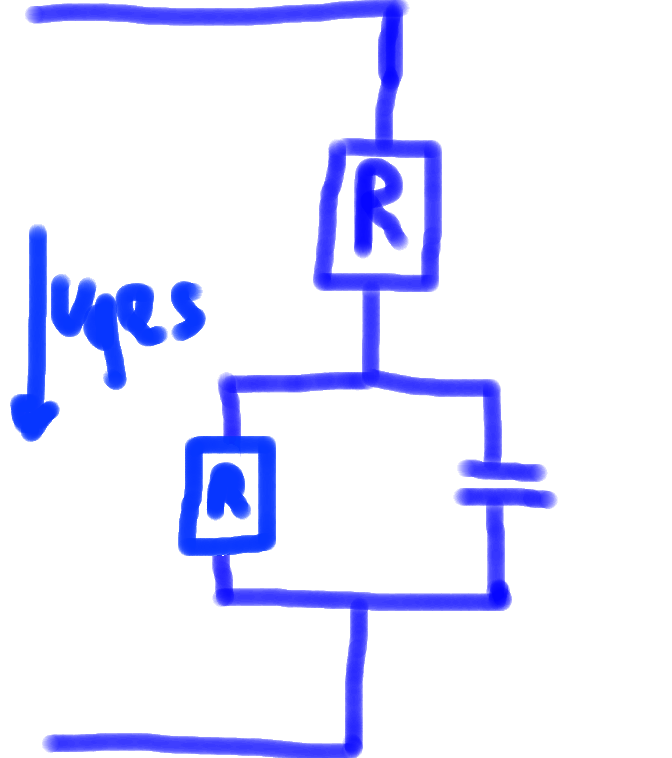

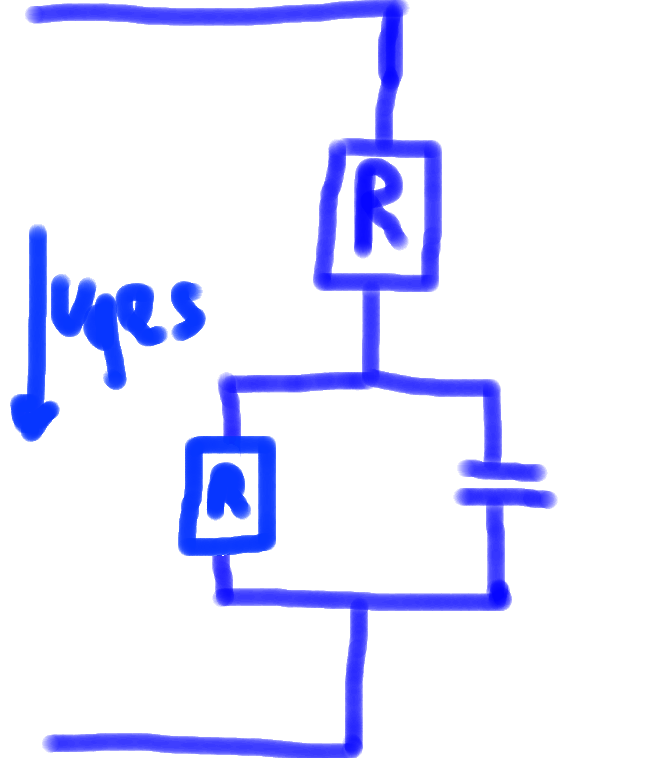

Habe noch eine Bilddatei angehänt mit dem (wenn auch schlecht gezeichnetem) Schaltplan

MFG

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Ist U ges = 12 V Wechselspannung?
Wenn Ja, wie hoch ist die Frequenz der Wechselspannung f,
Wert der Widerstände R1,R2 ?
Höhe der Kapazität C?

Wenn es aber um Gleichspannung f = 0 Hz handelt ist
Xc = 1/(2*Pi*f*C) für beliebige C unendlich groß und am Kondensator liegt die

Spannung UC =Uges*R2/(R1+R2)
Wenn R1=R2 ist,
UC =Uges/2
