Bitte um Überprüfung meiner Knotenspannungen

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

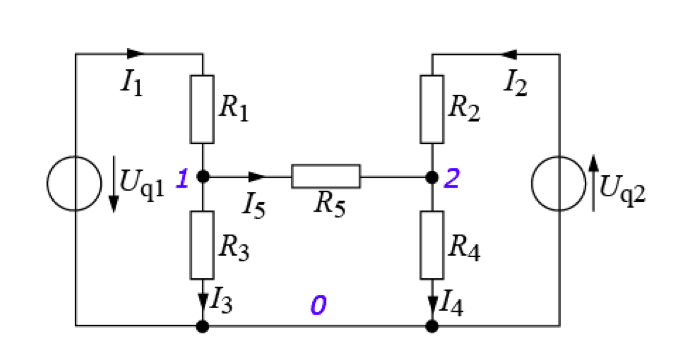

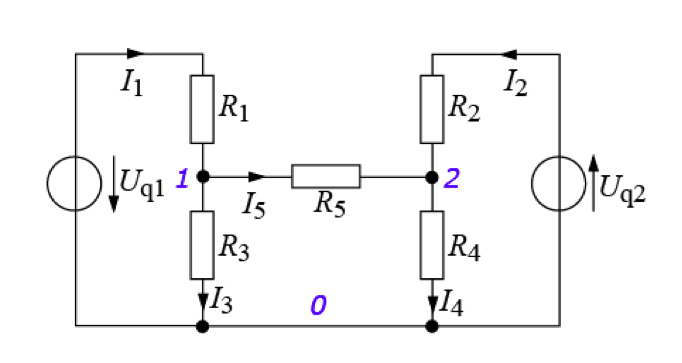

Hallo, gegeben ist das folgende Netzwerk, ich habe nur die Bitte an euch meine Ergebnisse zu überprüfen.

Die gegebenen Werte sind:

Klugscheißerlein · Gast

Klugscheißerlein · Gast

Meinen Einwand ziehe ich zurück, denn rechts ist ja eine negative Spannung.

Klugscheißerlein · Gast

Noch ein Versuch mit Maschenstrom

256 -68 0 10
-68 398 -300 0
0 -300 356 15

i1 = 71 mA
i5 = 120,3 mA
i2 = -143,5 mA

u1 = Uq1 - R1*i1 = -4,2V
u2 = -Uq2 - R2*i2 = -7V

Klugscheißerlein · Gast

Anscheinend ist heute nicht mein Tag:

Ersatzquellen:
Ul=10*68/268=2,537V und Ril=50,746 Ohm
Ur=-15*300/356=-12,64V und Rir=47,191 Ohm
I5 = (Ul-Ur)/(Ril+Rir+R5)= 15,177/127,94=118,6mA
U1 = Ul-I5*Ril=2,537V-0,1186*50,746=-3,48V
U2 = Ul-I5*(Ril+R5)=-7,8V

Aha:
268 -68 0 10
-68 398 -300 0
0 -300 356 15

i1 = 67,4mA
i5 = 118,6mA
i2 = -142,1

u1 = Uq1 - R1*i1 = -3,48V
u2 = -Uq2 - R2*i2 = -7,04V

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Also lag ich richtig? smile

Vielen dank.
