Dringend Hilfe bei diesem Arbeitsblatt nötig.

Megamacho · Anmeldungsdatum: 12.05.2013 Beiträge: 1

Meine Frage:
Ich habe wirklich keinen blassen Schimmer von diesem ganzen Zeug hier. Der unser Lehrer ist nicht grad der beste, weswegen auch die Hälfte der Schüler unserer Klasse bei der bevorstehende Klassenarbeit durchfallen werden. Ich brauche dringend Hilfe !

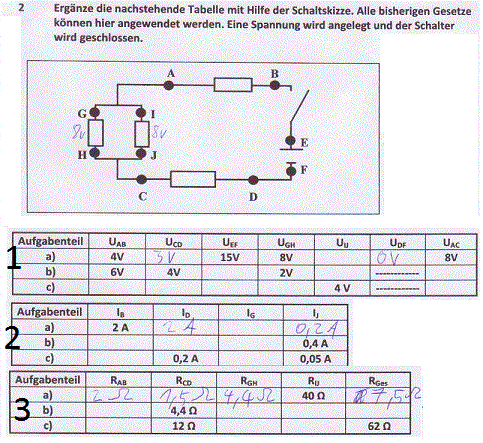

Bitte erklärt mir bei jedem einzelnen Wert, der in der Aufgabe unten mit Handschrift eingetragen wurde, wie man genau auf diesen Wert kommt.
Ich habe das Bild geuploadet, hier ist der Link: http://www1.picturepush.com/photo/a/12913349/img/Anonymous/001.jpg
falls möglich tragt bitte weitere Werte mit Begründung ein.
Dies ist übrigens keine Hausaufgabe, sondern die Vorbereitung auf die Klassenarbeit.

Meine Ideen:
Viel hatte ich noch nicht raus. Ich hatte bloß ein paar Formeln vor mir liegen und ein bisschen den Zusammenhang erschnüffelt, aber mehr auch nicht.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

1 b) Uef = UAB+UGH+UCD
Was ist Uu?!Aha
UIJ =UGH

2 ID =IB = IG+IJ

3) Rges = RAB+RCD+RGH*RIJ/(RGH+RIJ)

Klugscheißerlein · Gast

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
