Thevenin und Norton Ersatzschaltbild

JAGGIE · Anmeldungsdatum: 19.04.2013 Beiträge: 85

Hey Leute hoffe einer von euch kann mir helfen. Habe eine Frage zu dieser Schaltung.

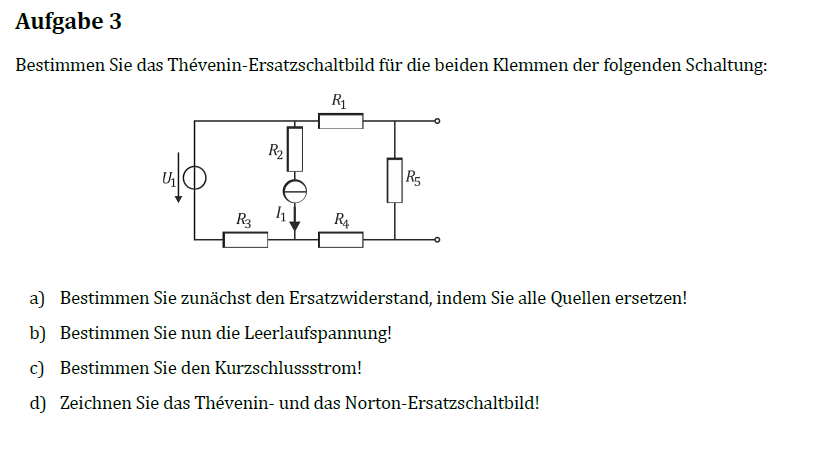

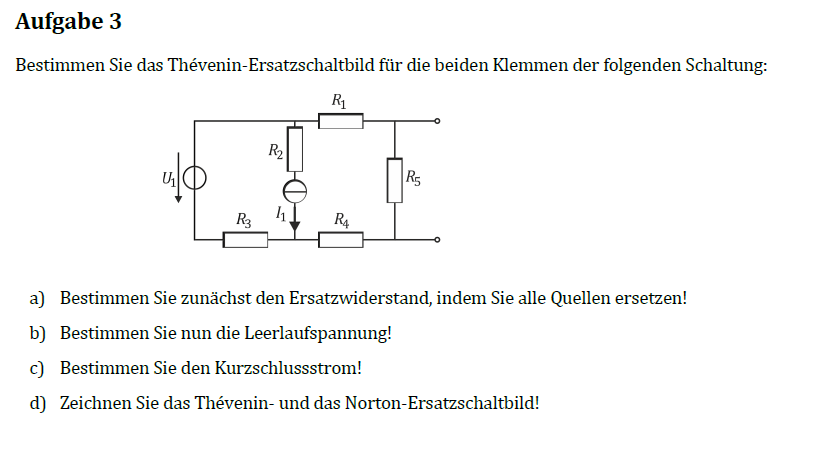

Und zwar Aufgabe siehe Bild. Um genau zu sein zu b und c der Rest ist klar.
Ich hab das mal gerechnet bin mir aber überhaupt nicht sicher ob das richtig ist was rauskommt. Zudem hab ich gestern mit einem Kommilitonen darüber geredet, der meinte meine Lösung wäre falsch. Wenn ich aber die Schaltung mit beispiel Werten simuliere komme ich genau auf die Ergebnisse die ich habe.
Ich hab bei b rausbekommen:

Und zwar habe ich die Spannungsquelle in eine äquivalente Stromquell umgewandelt, deswegen I2.
Hoffe jemand kann diese Lösung bestätigen oder wenn nicht mir sagen wo ich den Denkfehler habe.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Deine Lösung ist nur dann richtig, wenn Du den Pfeil für die Leerlaufspannung von unten nach oben anträgst. Vom Betrage her stimmt die Leerlaufspannung jedenfalls.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Den Kurzschlussstrom berechnest Du zu

mit U0=Leerlaufspannung und Ri= Innenwiderstand der Ersatzspannungsquelle

oder indem Du die Klemmen in der Originalschaltung kurzschließt und den Strom durch den Kurzschlusszweig per Stromteilerregel bestimmst.

mit

und Ik von oben nach unten positiv definiert.

JAGGIE · Anmeldungsdatum: 19.04.2013 Beiträge: 85

Alles kalr den Strom habe ich genauso raus.
Dann mal vielen vielen Dank für die gute und sehr schnelle Antwort!!
Auf euch ist echt Verlass!!
