Vektorstatik

_Montanist · Anmeldungsdatum: 10.11.2011 Beiträge: 55

Angabe:
Ein geschweißter Rohrrahmen ist im Punkt A in einem Kugelgelenk gelagert im Punkt B wird er mit einem Schiebelager gestützt, das KEINE Momente aufnehmen kann und in y-Richtung beweglich ist. Von C nach D ist ein dehnsteifes Seil gespannt. Der Rahmen wird durch die Kraft F=2*ey kN belastet und hat ein spezifisches Gewicht von q= 100 N/m.

Aufgaben:
a) Schwerpunktslage
b) Seilkraft S(CD) (Richtung) plus Betrag
c) Lagerreaktionen in A und in B

Vorweg ich dachte es sei ein relativ einfaches Bsp. bin mir auch jetzt ziemlich sicher das es sich entweder um Rechenfehler handelt ODER ich einen schwerwiegenden Denkfehler habe.
a) hatte ich schnell gelöst der Schwerpunkt liegt in S(-0,09/0,63/4,8m

so nun dachte ich bei b ich nehme an alles in im Glg und stelle dann summe aller kräfte momente= 0

in A gibt es eine Ax Ay Az kraft in B jedoch nur Bx und Bz
da keines der Lager momente aufnehmen kann gibt es keinen Momen MA oder MB

Zwischenfrage: B kann keinen moment aufnehmen, aber die kräfte können sehr wohl einen moment in zB A erzeugen oder?

naja jedenfalls hab ich dann die kräfte in x,y,z aufgestellt, dann hab ich die richtungsvektoren CD, AC, AB, AS aufgestellt und auf einheitsvektoren normiert.
dann hab ich mit den kreuzprodukten (richtung mal kraft) die momente ausgerechnter und nach ex ey ez geordnet dann hab ich 6 gelichungen für 6 unbekannte ich konnte mir auch S(CD) ausrechnen nur stimmte es absolut nicht und mit meinen ausgangswerten die ich für meine vektoren habe ist irgendwie auch nicht daran zu denken jemals auf das richtige zu kommen!

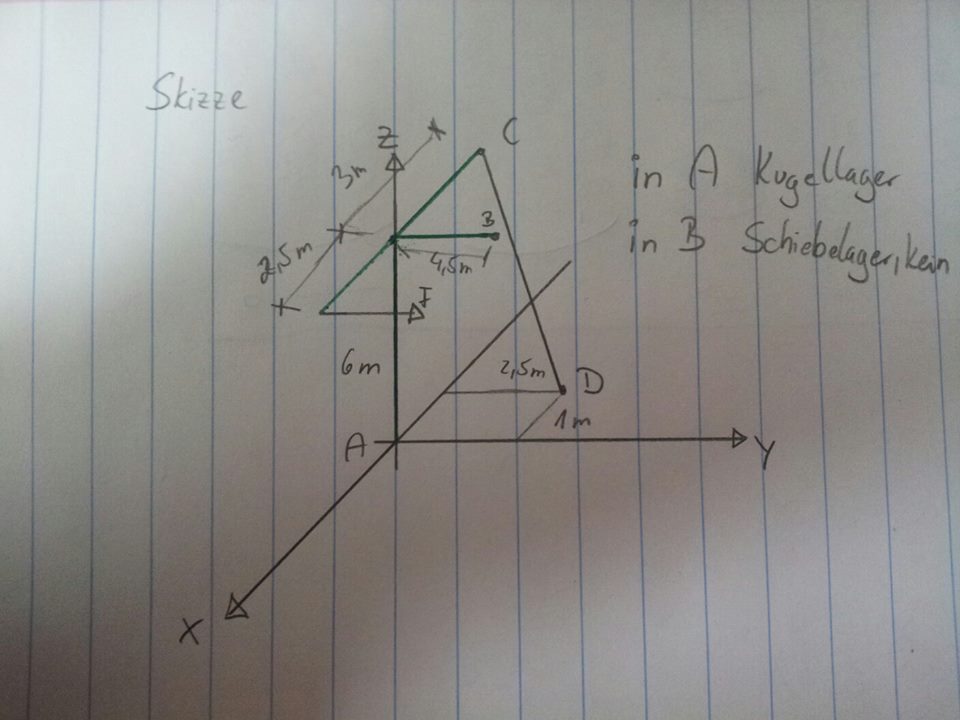

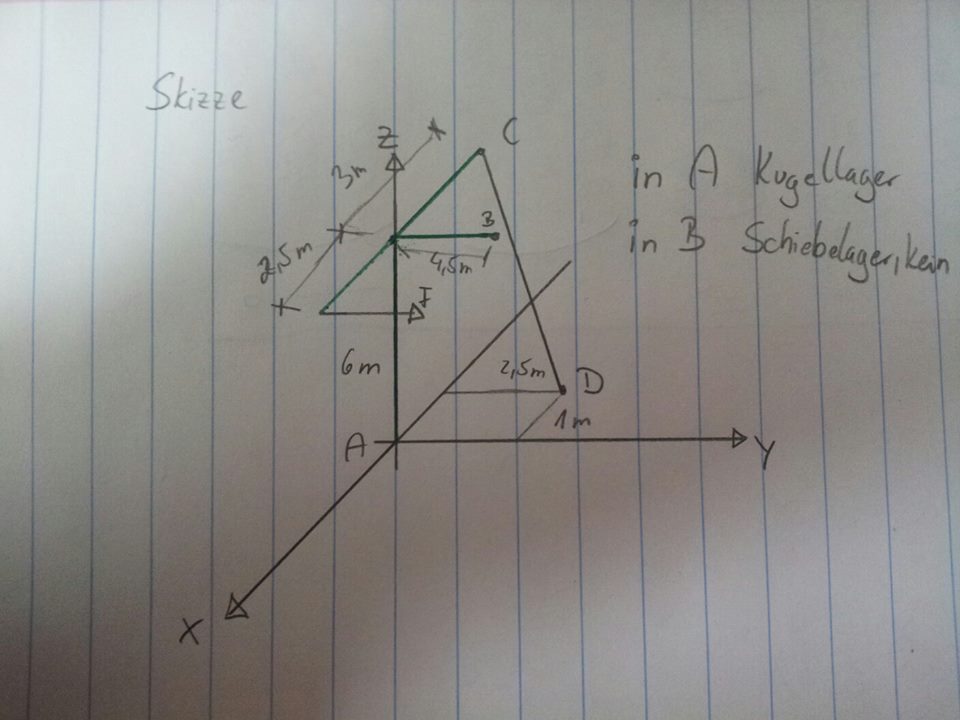

Skizze im Anhang!

Ich danke schon mal!

Lg Paul
