Plattenkondensator und Magnetfeld

Hobbit93 · Anmeldungsdatum: 24.06.2013 Beiträge: 31

Hallo,

ich hab ein Problem mit dem Plattenkondensator. Bis jetzt haben wir ihn immer nur in der Elektrostatik betrachtet.

Nun soll ich aber:
"Ein Plattenkondensator wird durch einen Strom I, der von Rechts nach links fließt entladen. Im oberen Viertel des Kondensators, in der Mitte zwischen den Platten befindet sich der Punkt P.
a) Zeigt das elektrische Feld nach rechts oder links?
b) Zeigt der Verschiebestrom zwischen den Platten nach rechts oder links?
c) Zeigt das Magnetfeld im Punkt P in die Ebene oder hinaus?"

Meine Ansätze:
a) Aufgrund des Stromes I, zeigt das E-Feld von rechts nach links
b) Keine Ahnung, wie ich darauf kommen soll
c) wie bei b) Keine Idee

Könnt ihr mir das erklären? Wie ich diese Aufgabe lösen soll bzw. kann?

Danke
Hobbit

gastxxx · Gast

Wenn der Strom beim Entladen so fließt, welche Platte ist dann positiv und welche negativ geladen?

E-Feld: geht richtungsmäßig von (+) nach (-) oder umgekehrt?

Verschiebungsstrom: Iv = dD/dt. In welche Richtung zeigt D und welche Richtung hat daher Iv?

B-Feld: Wird durch den Verschiebungsstrom hervorgerufen => Korkenzieheregel

Hobbit93 · Anmeldungsdatum: 24.06.2013 Beiträge: 31

Dann müsste doch Rechts - und links + sein, da ja Elektronen von Minus zu plus laufen, oder?
Oder muss ich physikalische bzw. technische Stromrichtung beachten?

Der Rest zum Verschiebestrom sagt mir leider gar nichts...

gastxxx · Gast

Du kannst wohl physikalische oder technische Richtung nehmen, wenn du dazusagst welches du nimmst. Ich selbst finde die physikalische Stromrichtung eher kontraproduktiv, aber wenn du es lieber hast ist es auch OK. Du musst dann halt auch das Magnetfeld richtig bestimmen.

Weißt du, was der Verschiebungsstrom ist? Man kann sich vorstellen, dass der äußere Strom an den Platten nicht Halt macht sondern innen als Verschiebungsstrom einfach weiterfließt.

Hobbit93 · Anmeldungsdatum: 24.06.2013 Beiträge: 31

Leider komme ich immer noch nicht auf die Lösung...

Nehmen wir eben technische Stromrichtung, also Protonen, die "fließen".

Aber dann sagt mir das auch alles nicht mehr, außer, dass ich sagen würde, dass jetzt meine Polung genau andersherum ist, als in meinem anderen Post.

Könntest du mir nicht die Lösung erklären, denn selbst komme ich wohl nicht drauf. Irgendwo ist ein Knoten, der wahrscheinlich nur so gelöst werden kann...

Grüße
Hobbit

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Ohne Skizze kann man sich noch lange über links und rechts und plus und minus unterhalten und dabei ständig aneinander vorbeireden. Also zeig' mal 'ne Skizze mit dem von Dir gemeinten Szenario und zeige dabei auch gleich, wo sich der ominöse Punkt P befindet.

Eines sollte jedoch klar sein. Ein sich über einen Widerstand entladender Kondensator wirkt als Quelle. Außerhalb der Quelle fließt der Strom immer von Plus nach Minus, innerhalb der Quelle demzufolge immer von Minus nach Plus, also gegen die Feldrichtung. Innerhalb der Quelle (hier des Kondensators) fließt der Strom als Verschiebungsstrom, außerhalb der Quelle als Ladungsträgerstrom.

Hobbit93 · Anmeldungsdatum: 24.06.2013 Beiträge: 31

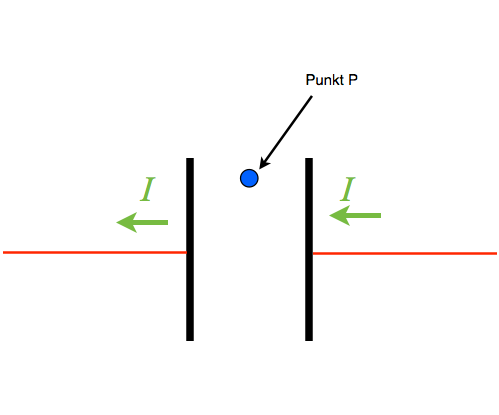

Hier nun die Skizze zum Plattenkondensator. Einen Widerstand habe ich nicht, es heißt nur, dass der Strom den Kondensator entlädt.

Hobbit93 · Anmeldungsdatum: 24.06.2013 Beiträge: 31

Hat keiner eine Idee? Ist etwas mit der Zeichnung nicht ok?
