Phasenwinkel ohne Komplexe Zahlen bestimmen.

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

Hallo, folgende Pasenwinkel soll berechnet werden.

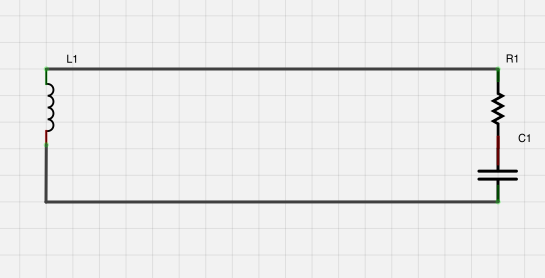

Das RC Glied hat zusammen einen Winkel von 45° der Widerstand beträgt 50Ohm.

Die Spule hat ebenso 50 Ohm und einen Phasenwinkel von 90°

Aber wider zum Phasenwinkel Ist der Phasenwinkel.

Eigentlich müsste ich doch 1/Z1 + 1/Z2 Vektoriell addieren. Der Winkel des daraus Resultierenden 1/Zges müsste doch jetzt der Phasenwinkel sein oder....

kingcools · Anmeldungsdatum: 16.01.2011 Beiträge: 700

Wie willst du Z ohne komplexe Zahlen bestimmen?

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

Ja genau deshalb frage ich, es gibt ja anscheinend die Möglichkeit. Aber ist mein rechendem für den phasenwinkel richtig.

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

??

Bruce · Anmeldungsdatum: 20.07.2004 Beiträge: 537

Mein Fragen

Ist ein Zeigerdiagramm erlaubt?

Handelt es sich um eine Parallelschaltung oder eine Serienschaltung?

Chris Exahertz · Anmeldungsdatum: 27.06.2013 Beiträge: 16

Also ich bin mir nicht sicher ob ich die Angabe richtig verstehe...

Phasenwinkel beim RC-Glied bezieht sich auf die Spannungen U_C und U_R
Es gilt: U_C + U_R = U_L

Mit "Phasenwinkel der Spule ist 90°" kann doch nur der Winkel zwischen
U_L und I_L gemeint sein, oder......?

Gesucht ist der Winkel zwischen I_R = I_C und I_L, oder?
Alles andere ergibt sonst doch keinen Sinn...
Oder vielleicht auch der Winkel zwischen U_L und I_ges?

Wenn ich das jetzt mal versuche zu zeichnen, dann geht das nur wenn ich das Gößenverhältnis von U_C und U_L kenne...
Deshalb sind vermutlich die Werte für R = xL = 50 Ohm gegeben...

Aber ich komm an der Stelle nicht weiter...
Wie kann ich die größer der Kapazität rauskriegen?

Oder ist der Satz "Das RC Glied hat zusammen einen Winkel von 45° der Widerstand beträgt 50Ohm" so zu verstehen, dass auch xC = 50 Ohm ist?

Dann müsste U_L ja zu I_R um 22,5° verschoben sein.
Der Winkel zwischen I_L und I_R ist demnach 90°-22,5°=67,5°
Der Stromzeiger I_L ist außerdem doppelt so lang wie I_R.
Und wenn ich dann noch dem Gesamtstrom I_R + I_L einzeichne komm ich auf einen Phasenwinkel zwischen U_L und I_ges von 73,875°

Ahhh... mir fällt grad auf das mit "Das RC Glied hat zusammen einen Winkel von 45° der Widerstand beträgt 50Ohm" auch gemeint sein könnt, dass R + xC gemeinsam 50Ohm haben!
Dann wären die 45° einfach die Phase zwischen U_L und I_R!
I_R und I_L sind dann auch gleich groß, weil die Widerstände gleich sind.
Und dann ist die Phasenverschiebung zwischen U_L und I_ges einfach 45°+22,5 = 67,5°

Also ich tendiere zur zweiten Interpretation....

macman2010 · Anmeldungsdatum: 16.02.2013 Beiträge: 294

sowohl C als auch R haben 50 Ohm

Parallelschaltung
