Verteilung der Gewichtskraft bei einer einfachen Brücke

opasam · Anmeldungsdatum: 18.04.2013 Beiträge: 26

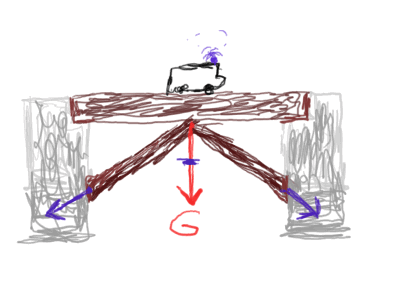

Hallo ! In der Skizze habe ich versucht, die Gewichtskraft grafisch auf die Träger zu "verteilen". Ich habe die Druckkräfte auf ihrer Wirkungslinie verschoben. Welche Kräfte fehlen noch und wie kann ich diese grafisch ermitteln ? Danke.

Bruce · Anmeldungsdatum: 20.07.2004 Beiträge: 537

Hübsche Skizze! Ich finde da sind genug Pfeile drin, jeder weitere Pfeil ruiniert das Werk smile

Aber aus physikalischer Sicht gibt es durchaus was zu bemängeln. Der von dir braun skizzierte
horizontale Fahrbahnträger (Brückenauflieger?) liegt doch auf den grau gezeichneten Pfeilern
auf. Also sollten die Pfeiler einen Teil der Gewichtskraft aufnehmen. Diese Pfeile würde
ich hier erwarten.

Vielleicht fällt dir für die zusätzlichen Pfeile eine angemessene künstlerische Lösung ein,
so daß die Skizze dadurch nicht ramponiert wird.

Gruß von Bruce

opasam · Anmeldungsdatum: 18.04.2013 Beiträge: 26

Hallo Bruce !

Danke. Kann man die Gewichtskraft in den Auflagepunkten links und rechts auf den Pfeilern eigentlich auch grafisch herleiten ? Wenn ja, wie kommt man dahin ? Durch Freischneiden ?
Ich muss dazu sagen, ich bin kein Physiker und beschäftige mich mit den Themen, weil sie mich interessieren.
Das meiste davon habe ich mir angeeignet.

LG
opasam
