Fachwerk

Kequazo · Anmeldungsdatum: 27.06.2013 Beiträge: 35

Meine Frage:

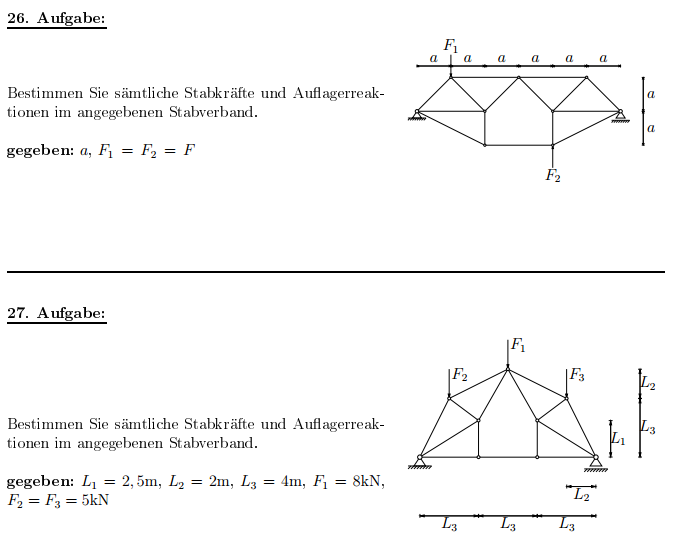

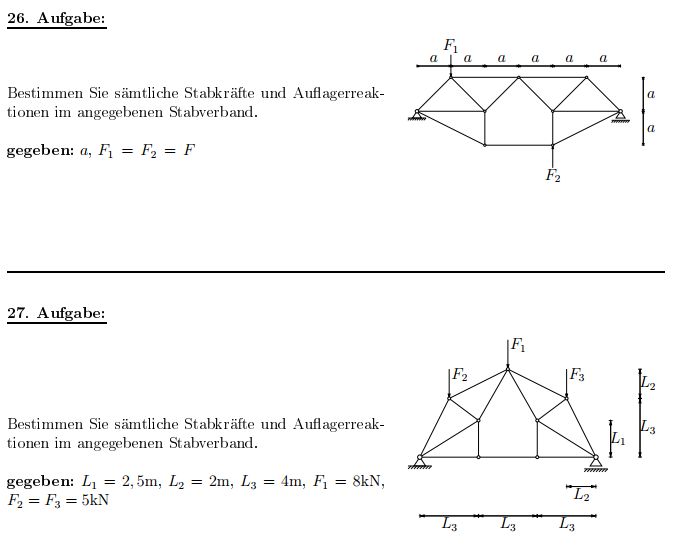

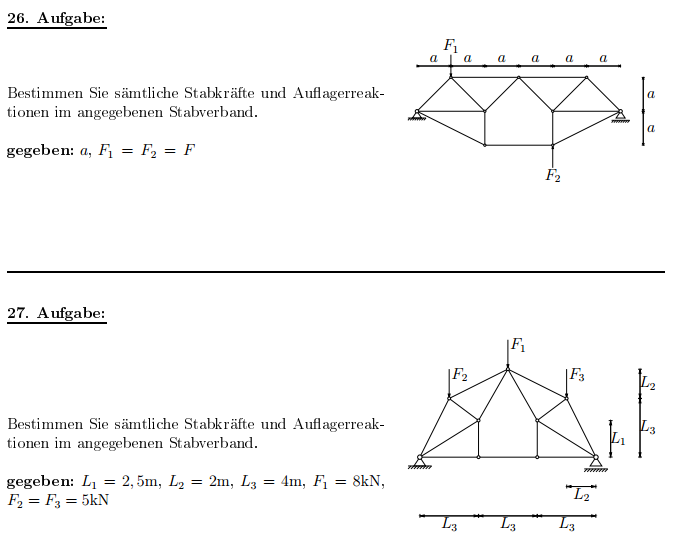

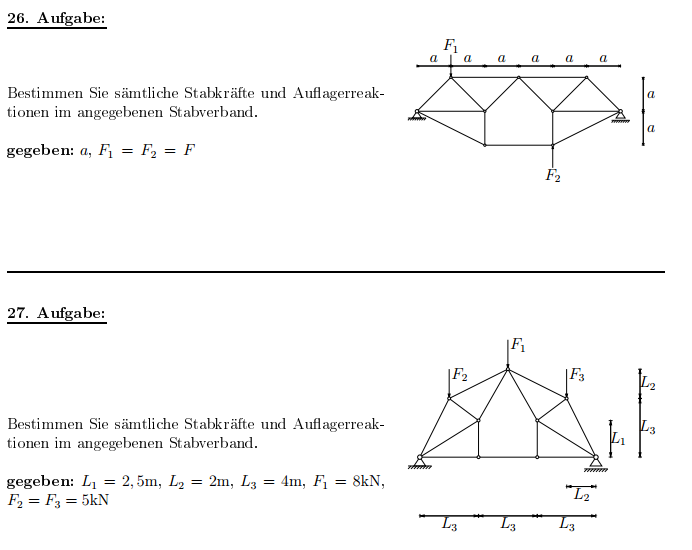

hi, kann mir jmd vllt einen tipp geben zu meinen Problemen. Ich will folgende Trag bzw fachwerke die stab und lagerkräfte berechnen. bei beiden habe ich die lagerkräfte bestimmen können, jedoch komme ich jetzt nicht weiter
Für jeden knoten an dem ich das gleichgewicht aufstellen will habe ich eine unbekannte zuviel... 2 gleichungen und 3 unbekannte ...

ich komme iwie auf keinen grünen zweig

Meine Ideen:

Huggy · Anmeldungsdatum: 16.08.2012 Beiträge: 785

Nickname · Anmeldungsdatum: 30.12.2012 Beiträge: 33

Das entscheidende Stichwort heißt hier "Freischneiden":
http://de.wikipedia.org/wiki/Freischneiden

Dabei kommt es auch darauf an, "geschickt" freizuschneiden, das bedeutet hier bei beiden Stabtragwerken:

dass z.B. ein vertikaler, mittiger Schnitt (links oder rechts am obersten Knoten vorbei) durch das Tragwerk gemacht wird (natürlich gedanklich) und dann (nachdem die Auflagerkräfte bestimmt wurden) z.B. das Momentengleichgewicht am obersten Gelenk aufgestellt und dann die Kraft des unteren, mittigen Stabes ermittelt wird usw.

Also zusammengefasst:
Freischneiden heißt nicht nur die einzelnen Stabtragwerksknoten freizuschneiden, sondern auch Teil-Systeme so geschickt freizuschneiden, dass man dann rechnerisch weiterkommt.
