Drehstrom

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
obelix



Anmeldungsdatum: 28.09.2013
Beiträge: 58
Beitrag obelix Verfasst am: 29. Jan 2014 16:36    Titel: Drehstrom Antworten mit Zitat
Hi,

brauche eure Hilfe.

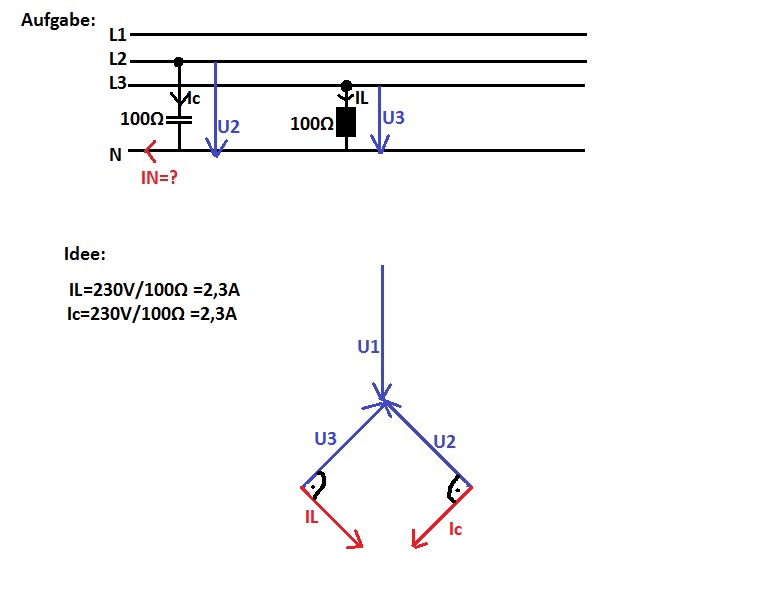

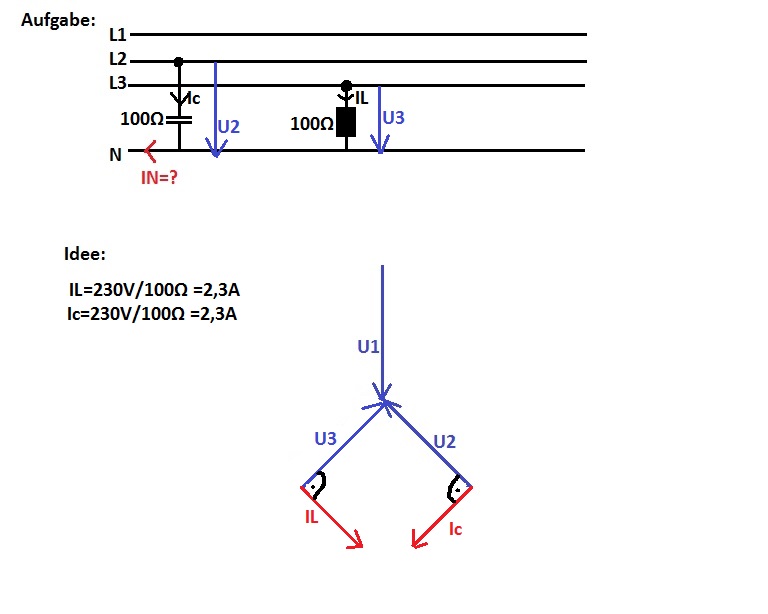

Wie löst man folgende Drehstromaufgabe geometrisch (siehe Bild) ?
Gesucht ist IN.

Habe schon mal angefangen aber weiter komme ich nicht.

 Beschreibung:

Download
 Dateiname:  Unbenannt.jpg
 Dateigröße:  42.11 KB
 Heruntergeladen:  630 mal
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 29. Jan 2014 17:13    Titel: Antworten mit Zitat
und nun musst du die beiden Ströme addieren. Als Zeiger natürlich.

Denn


_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
obelix



Anmeldungsdatum: 28.09.2013
Beiträge: 58
Beitrag obelix Verfasst am: 29. Jan 2014 17:43    Titel: Antworten mit Zitat
Ich weiß nicht wie man den Anfang des zweiten Pfeils an die Spitze des ersten Pfeils legen soll unglücklich geht hier nicht.
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 29. Jan 2014 19:12    Titel: Antworten mit Zitat
Parallel-Verschieben Big Laugh
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
obelix



Anmeldungsdatum: 28.09.2013
Beiträge: 58
Beitrag obelix Verfasst am: 29. Jan 2014 19:53    Titel: Antworten mit Zitat
Habe mir wohl etwas zu viel Mühe gegeben. Big Laugh

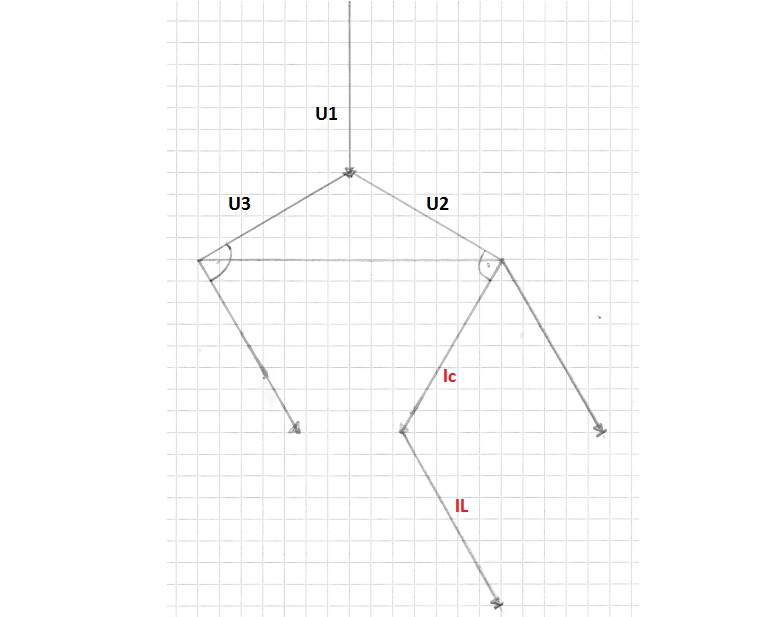

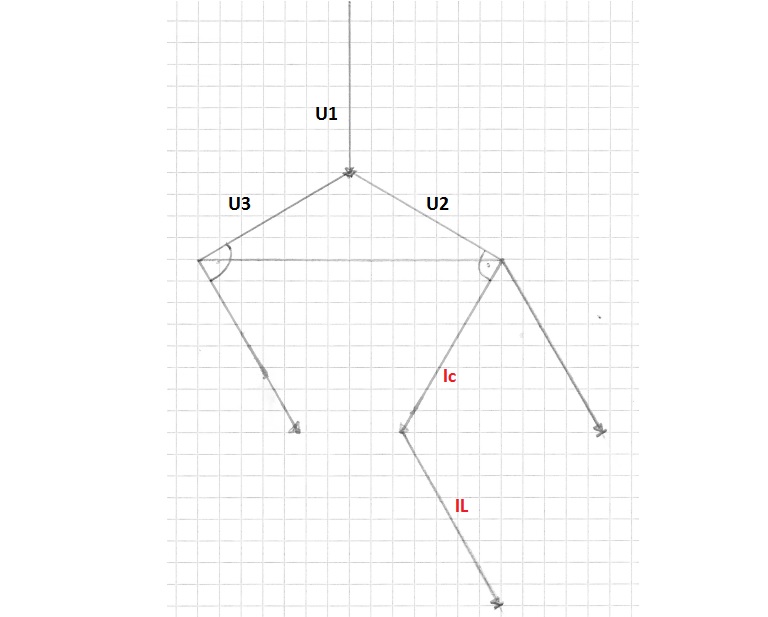

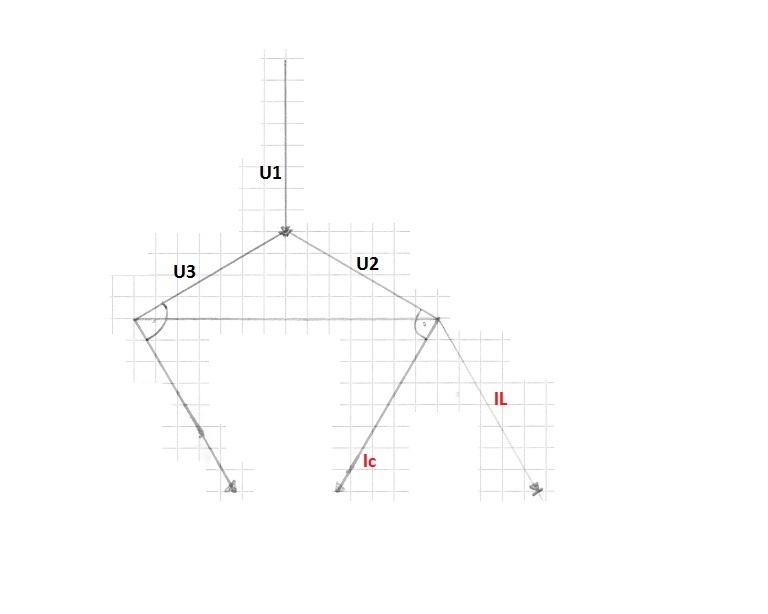

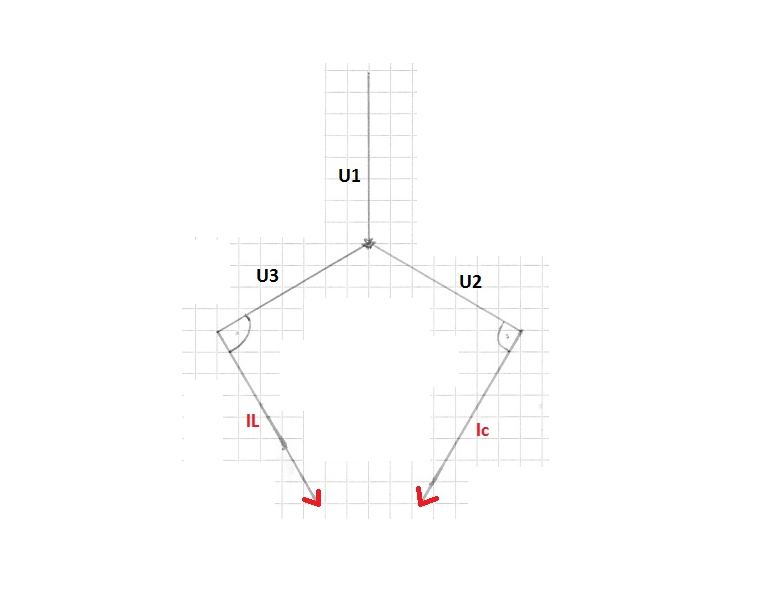

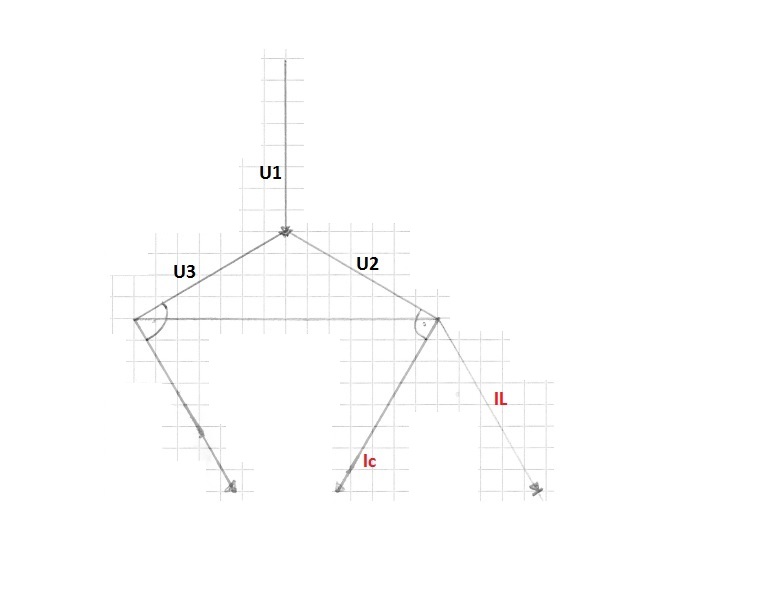

Würde gerne wissen ob meine Schritte so stimmen smile

1cm<=>0,5A

 Beschreibung:

Download
 Dateiname:  bild2.jpg
 Dateigröße:  64.23 KB
 Heruntergeladen:  576 mal
 Beschreibung:

Download
 Dateiname:  bild1.jpg
 Dateigröße:  29.21 KB
 Heruntergeladen:  601 mal
 Beschreibung:

Download
 Dateiname:  bild0.jpg
 Dateigröße:  71.59 KB
 Heruntergeladen:  589 mal
obelix



Anmeldungsdatum: 28.09.2013
Beiträge: 58
Beitrag obelix Verfasst am: 29. Jan 2014 19:55    Titel: Antworten mit Zitat

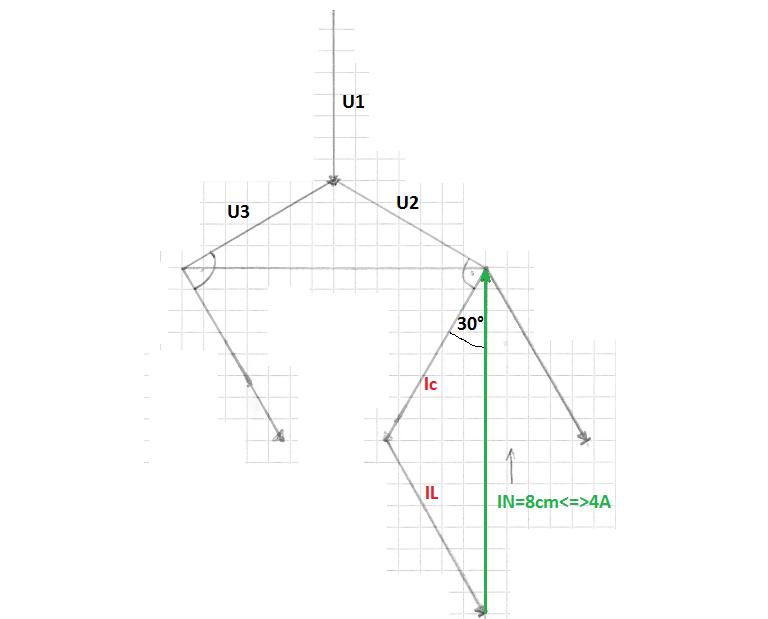

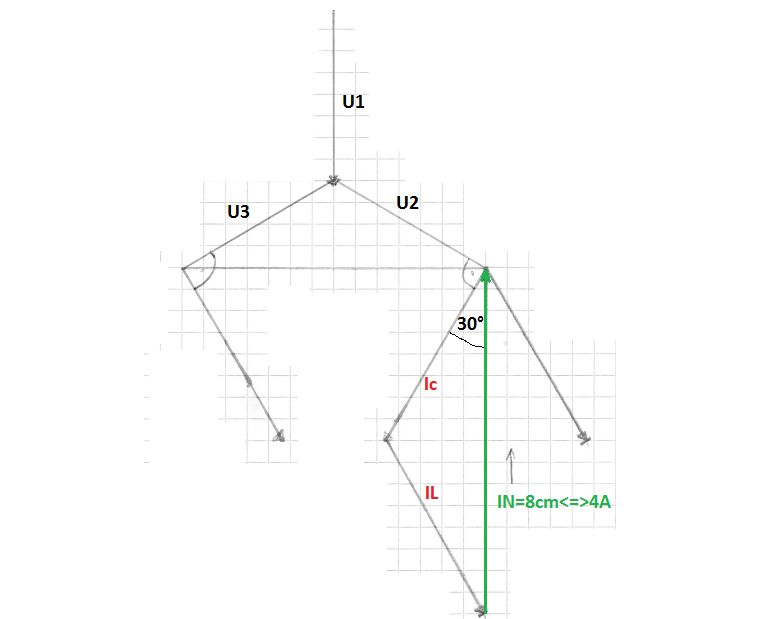

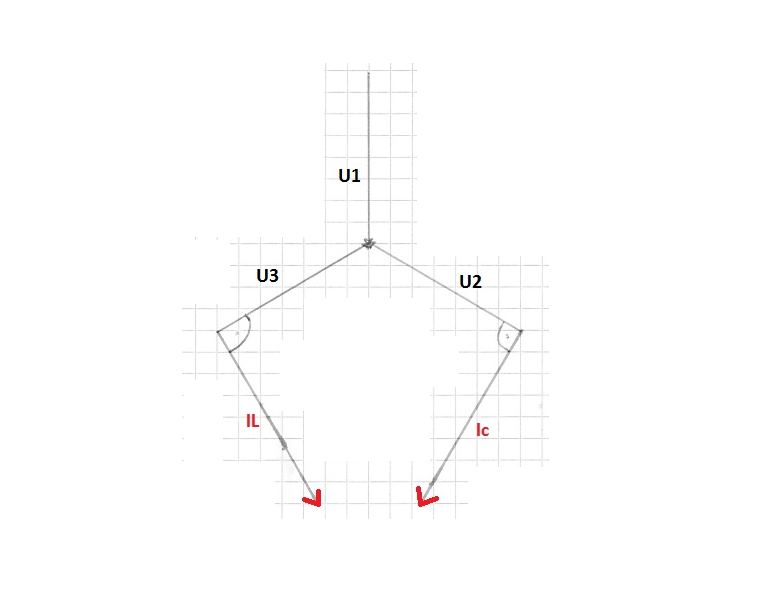

Hat nicht alles in eins gepasst.

 Beschreibung:

Download
 Dateiname:  bild3.png
 Dateigröße:  67.44 KB
 Heruntergeladen:  556 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 29. Jan 2014 20:05    Titel: Antworten mit Zitat
Der grüne Pfeil hat die falsche Richtung.
obelix



Anmeldungsdatum: 28.09.2013
Beiträge: 58
Beitrag obelix Verfasst am: 29. Jan 2014 20:21    Titel: Antworten mit Zitat
Danke schon mal.

Mein Prof. hat diese Aufgabe anders gelöst. Nur versteh ich seinen Rechenweg nicht deshalb war es mir wichtig erstmal ne eigene Lösung zu finden smile

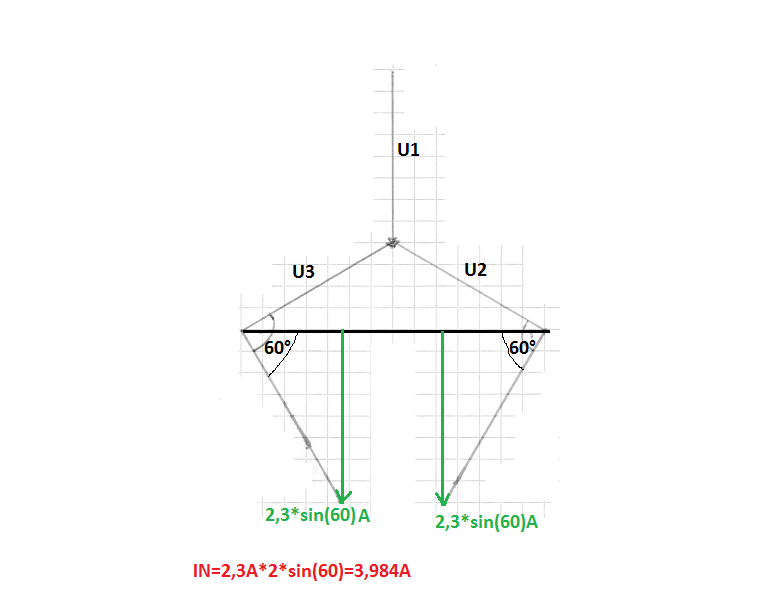

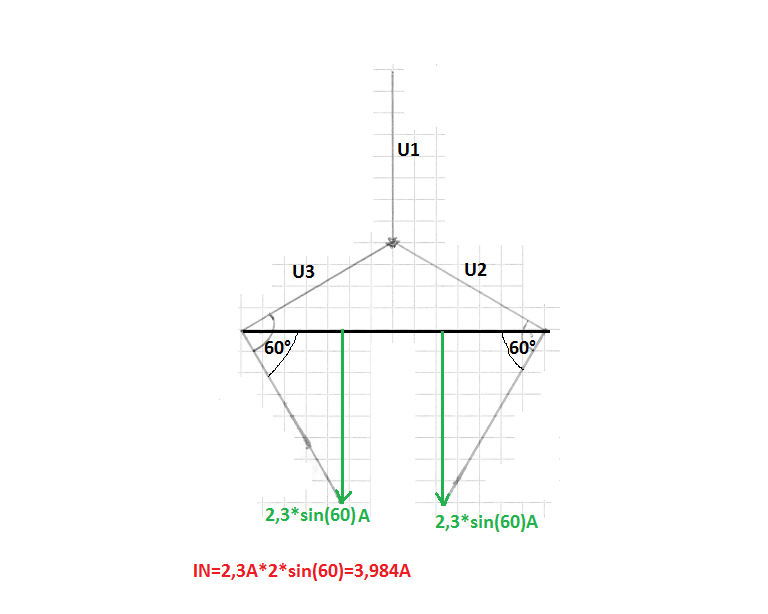

Sein Lösungsweg siehe Bild (wäre nett wenn mir jemand erklären könnte was er gemacht hat)

 Beschreibung:

Download
 Dateiname:  bild4.png
 Dateigröße:  47.38 KB
 Heruntergeladen:  560 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 30. Jan 2014 01:09    Titel: Antworten mit Zitat
obelix hat Folgendes geschrieben:
Sein Lösungsweg siehe Bild (wäre nett wenn mir jemand erklären könnte was er gemacht hat)


Er hat die beiden Ströme in je eine horizontale und eine vertikale Komponente zerlegt, hat erkannt, dass die horizontalen Komponenten sich aufheben, und hat deshalb nur die vertikalen Komponenten addiert
