Strom berechnen

obelix · Anmeldungsdatum: 27.09.2013 Beiträge: 58

Hi,
brauche etwas Hilfe.

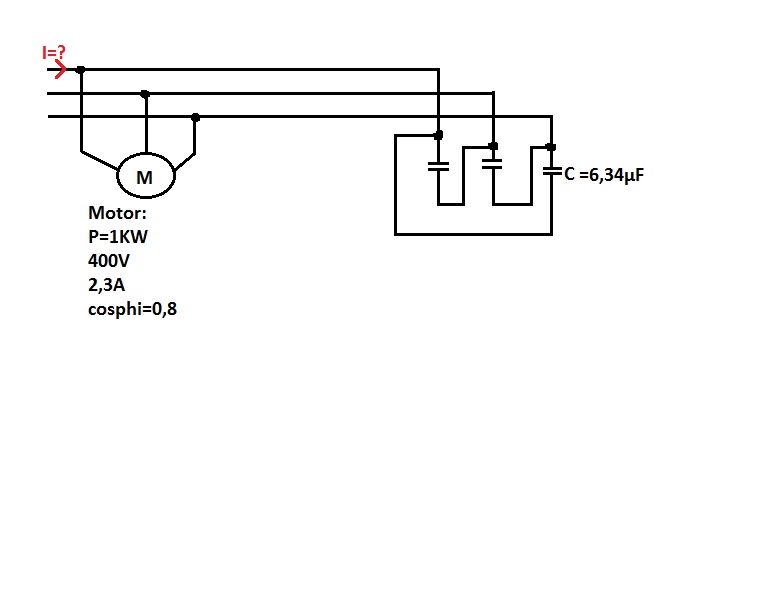

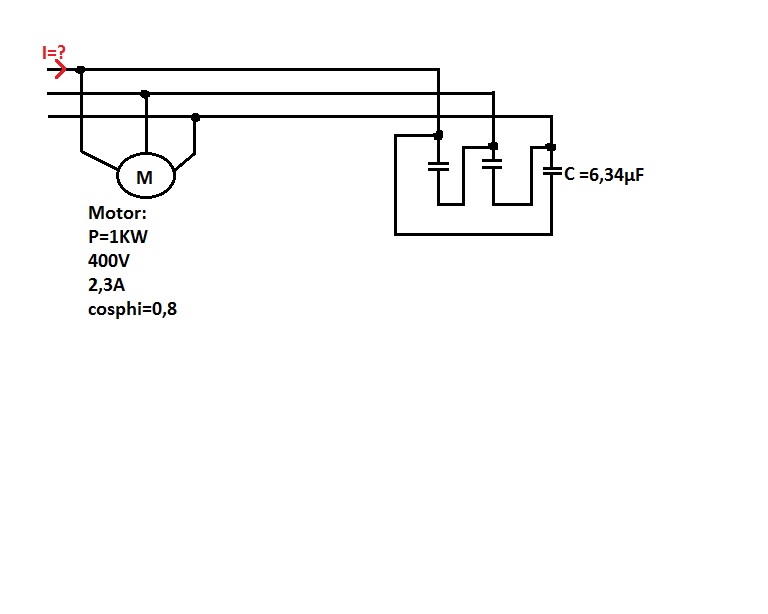

Bei dieser Aufgabe wurde eine Blindstromkompensation durchgeführt. Nun soll der Strom I berechnet werden.

Idee:

Aber kann man das auch so lösen ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Bei Deinem ersten Ansatz gehst Du davon aus, dass auf einen Leistungsfaktor von 1 kompensiert wurde. Das geht aus der Aufgabenstellung aber nicht hervor und ist auch nicht üblich. Außerdem brauchten dann nicht die Kapazitätswerte gegeben werden. Deshalb ist der zweite Ansatz prinzipiell richtig. Allerdings musst Du die Phasenlage von Motor- und Kompensationsstrom berücksichtigen. Sonst wird das nichts.

obelix · Anmeldungsdatum: 27.09.2013 Beiträge: 58

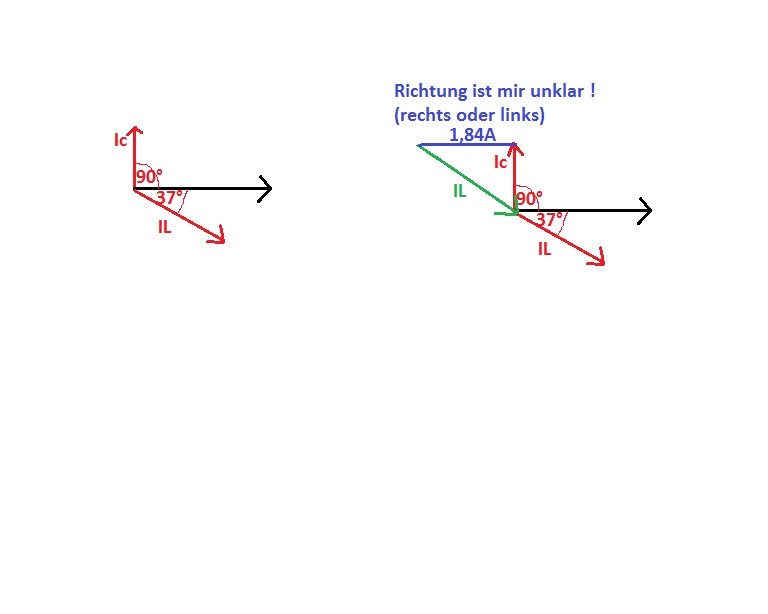

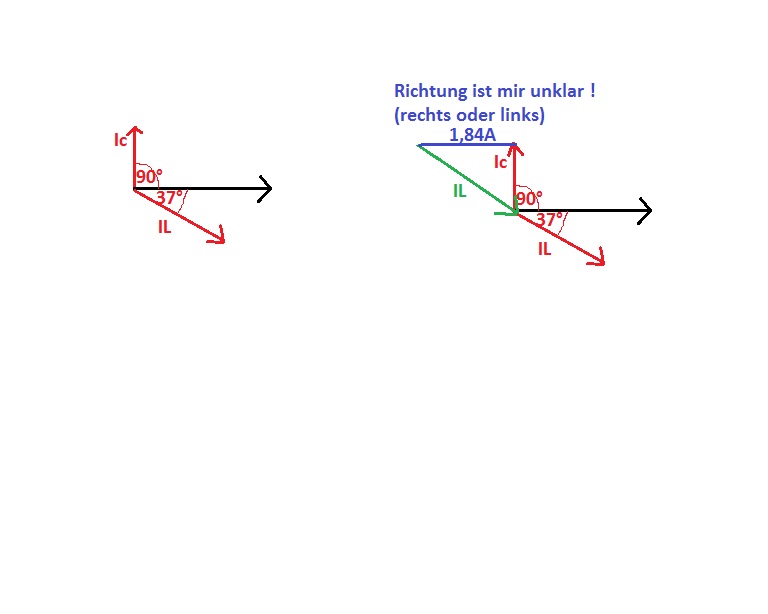

So ?

arccos(0,8 )=37° (induktiv)
