Magnetischer Kreis

Maggi876 · Gast

Gegeben sei ein Ersatzschaltbild mit Rmges=Rm1+(Rm2\\Rm3) mit insgesamt drei Quellen neben den Widerständeen. Nun soll ich die Teilflüsse in abhänigkeit von N1, I1(t) und Rmges bestimmen. Ströme I2(t) und I3(t) seien außerdem zunächst noch null.

Lösung

Durchflutung 1= N1*I1

Ohmsches Gesetz Fluss=Durchflutung\Rm

Fluss 1=(N1*I1)\Rmges, Fluss2=Fluss 3=Fluss1\2=(N1*I1)\(2Rmges)

Meine Frage. was haben 2 und3 mit Strom1 zu tun. Und ausserdem verstehe ich die letze Zeile der lösung nicht. vlt kann ja jemand helfen...

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Maggi876 · Gast

Ich habe nicht verstanden wieso Fluss 1=(N1*I1)\Rmges gilt, sollte es nicht Fluss 1=(N1*I1)\Rm1 lauten??

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Maggi876 · Gast

Ich habe das schon verstanden man rechnet mit der Gesamtheit der einzelnen Werte oder? Und da alle Durchflutungen null sind außer die erste ist sie unser Durchflutung gesamt ebenfalls oder? Kannst du bitte sagen wieso ich aber nicht meine Annahme nutzen darf genau?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

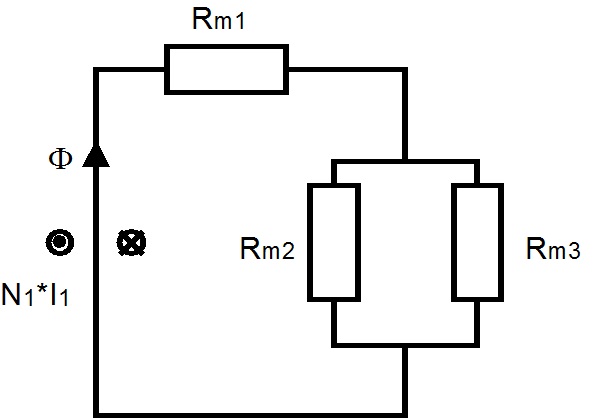

Wir reden doch über diesen Magnetkreis, oder? Den kannst Du prima mit einem elektrischen Stromkreis vergleichen, wenn an die Stelle N1*I1 eine Spannungsquelle gesetzt wird. Der elektrische Gesamtstrom entspricht dem Fluss

.

naggi876 · Gast

genau aber wieso gilt Rmges ? bzgl Fluss 1=(N1*I1)\Rmges Ist das weil der fluss auch der gesamte ist?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

N1*I1 ist sozusagen die Pumpe, die den Fluss

im Kreis herumpumpt. Der geht dabei durch Rm1, teilt sich dann auf in Rm2 und Rm3 und kommt dann wieder als gesamter Fluss zur "Pumpe" (magnetische Spannungsquelle N1*I1) zurück. Von dort beginnt der gesamte Weg von Neuem.
